Pá carregadeira de médio porte · CG-CPT
CG Compact

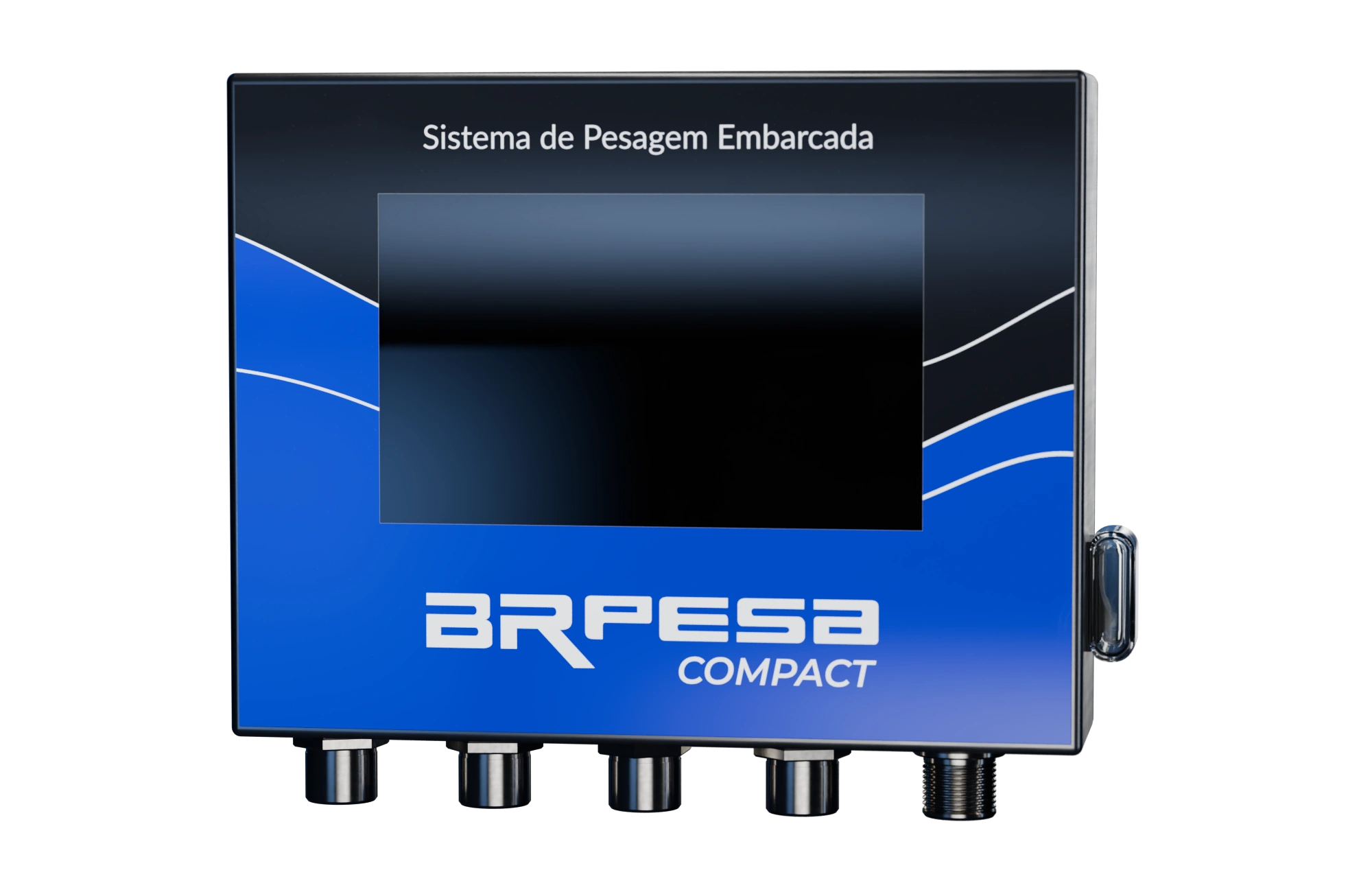

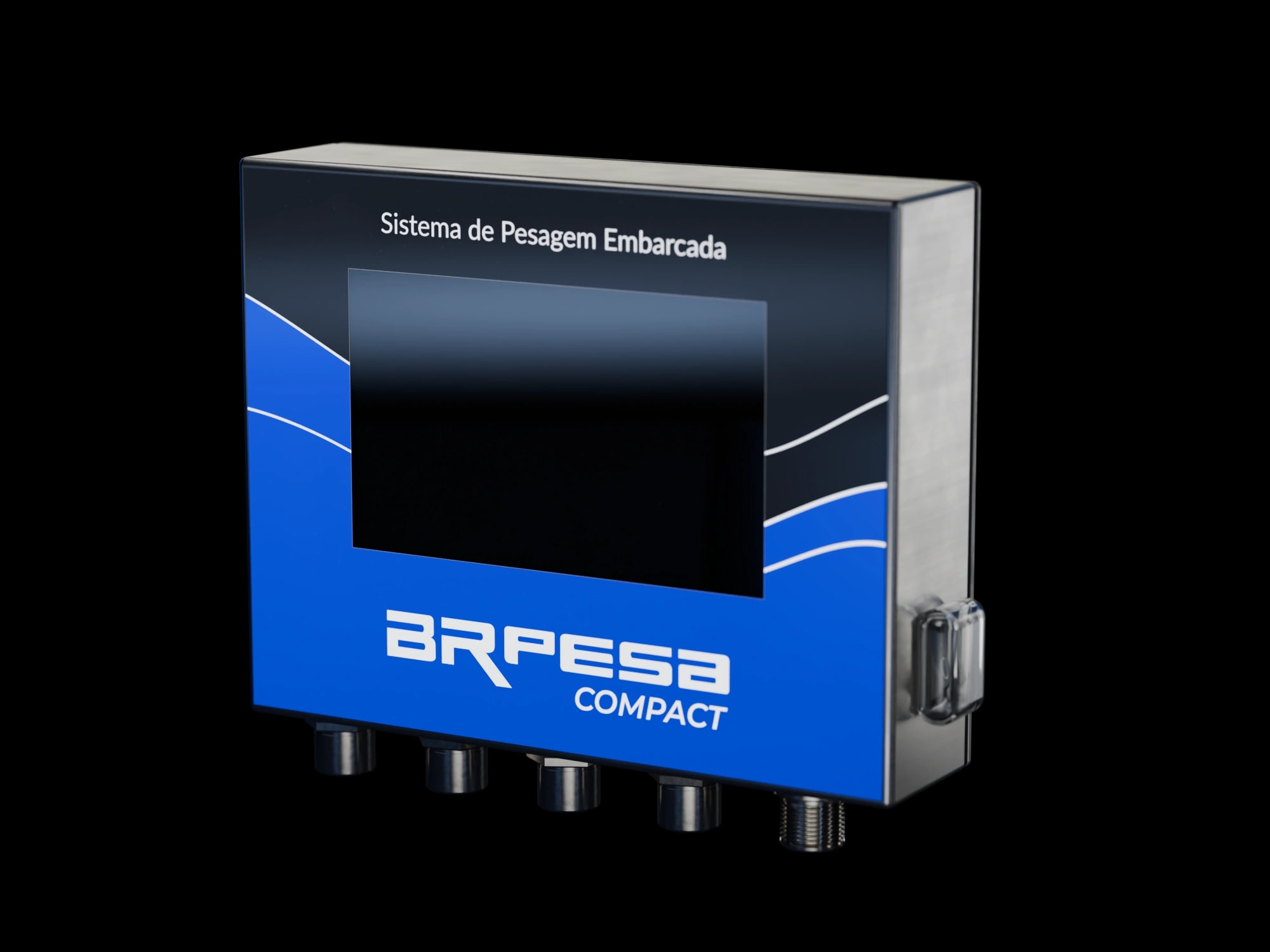

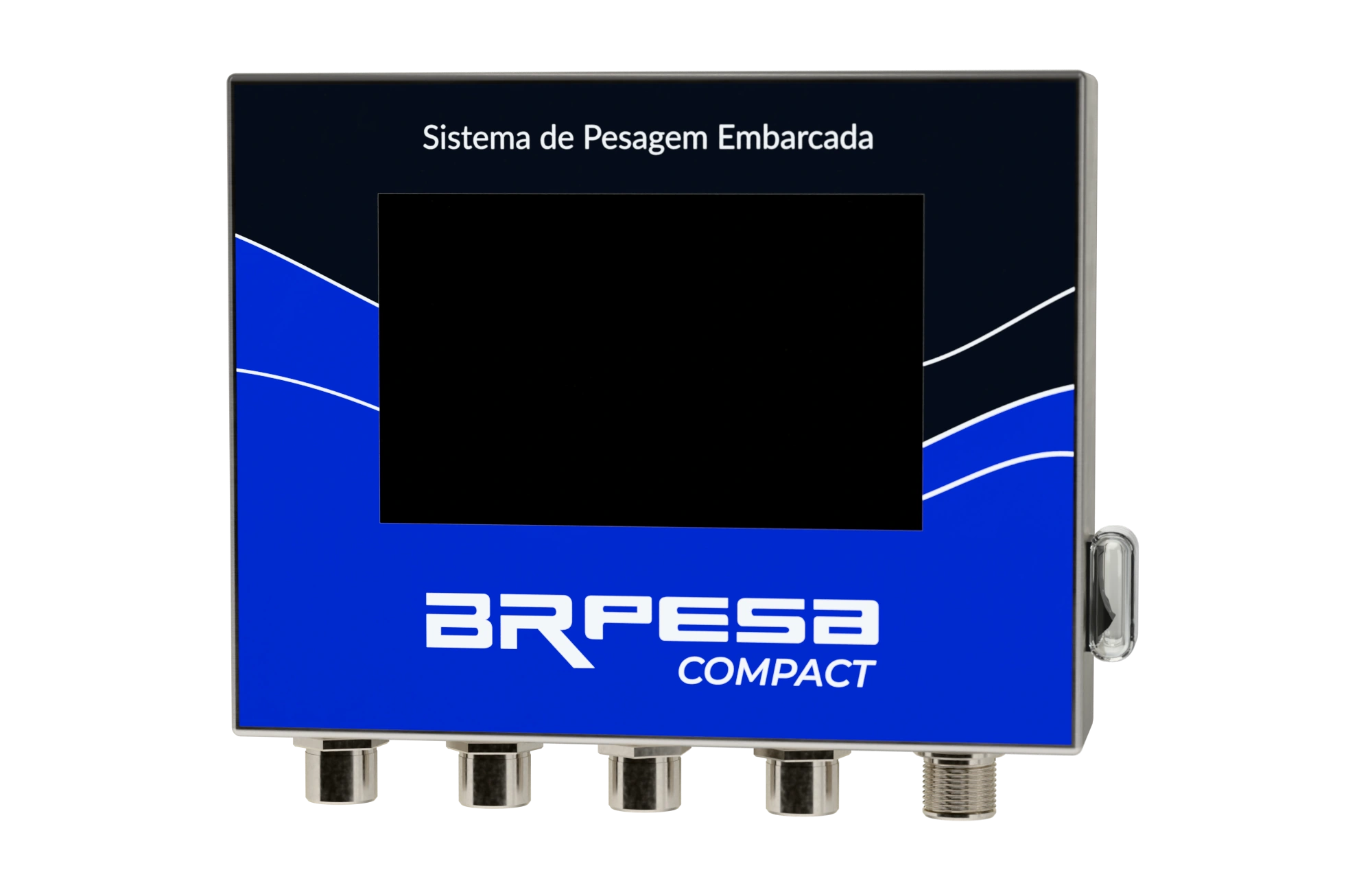

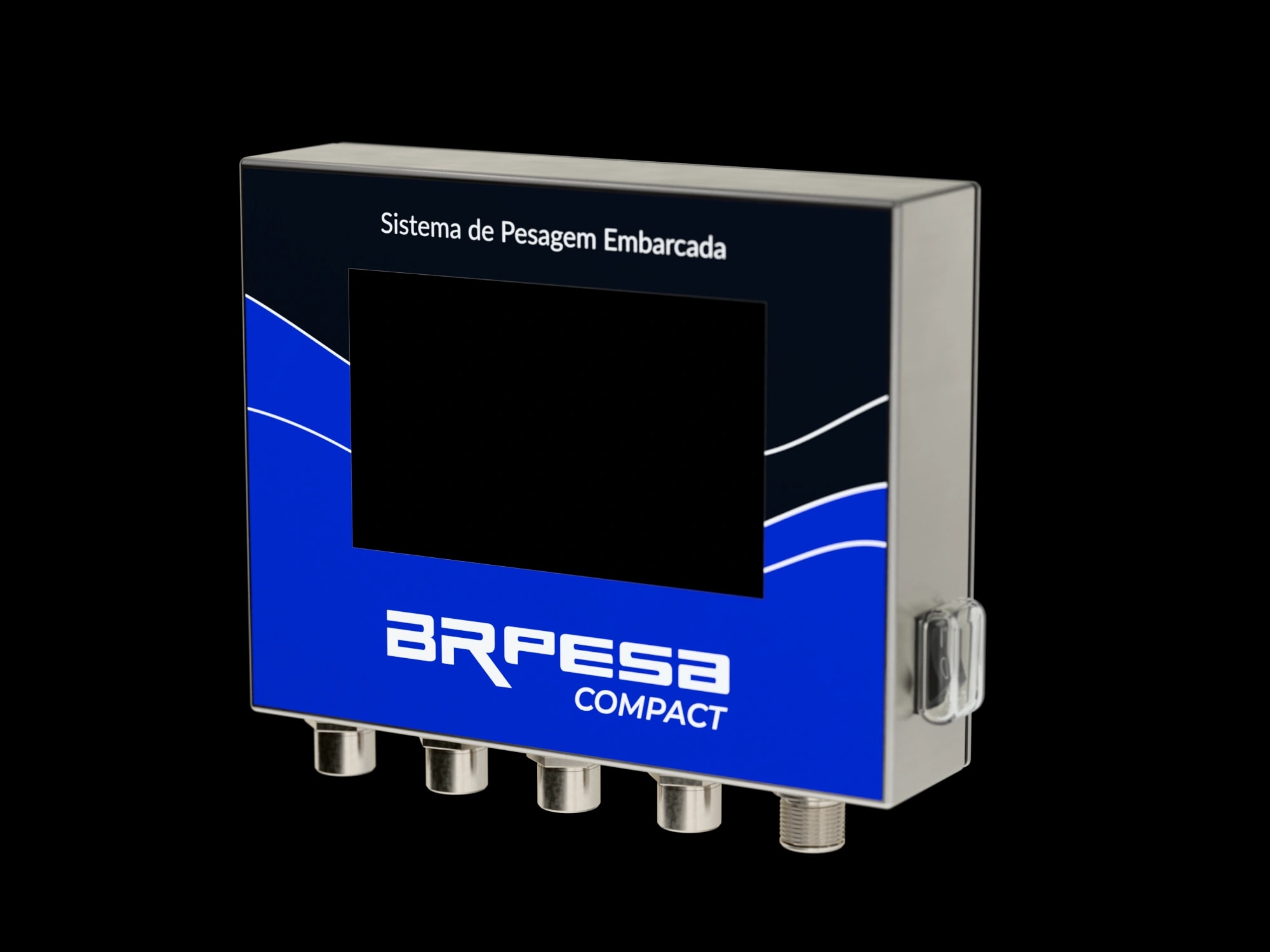

O peso de cada conchada na tela da cabine, com a máquina em movimento. Módulo de inox de 16,5 cm com tela touch de 5 polegadas, feito para carregadeira de médio porte.
- ± 1% de precisão
- 5" de tela touch
- 4 cm de espessura
- IP66 nos sensores
Na cabine
Seis teclas. A carga inteira.
O operador escolhe o produto, pesa cada conchada e fecha a carga. Toque nas teclas para ver a tela responder.
Menu
Cadastro de até 10 produtos, com a densidade de cada um, e dos operadores.
Peso em kg ou em m³, pela densidade de cada produto.

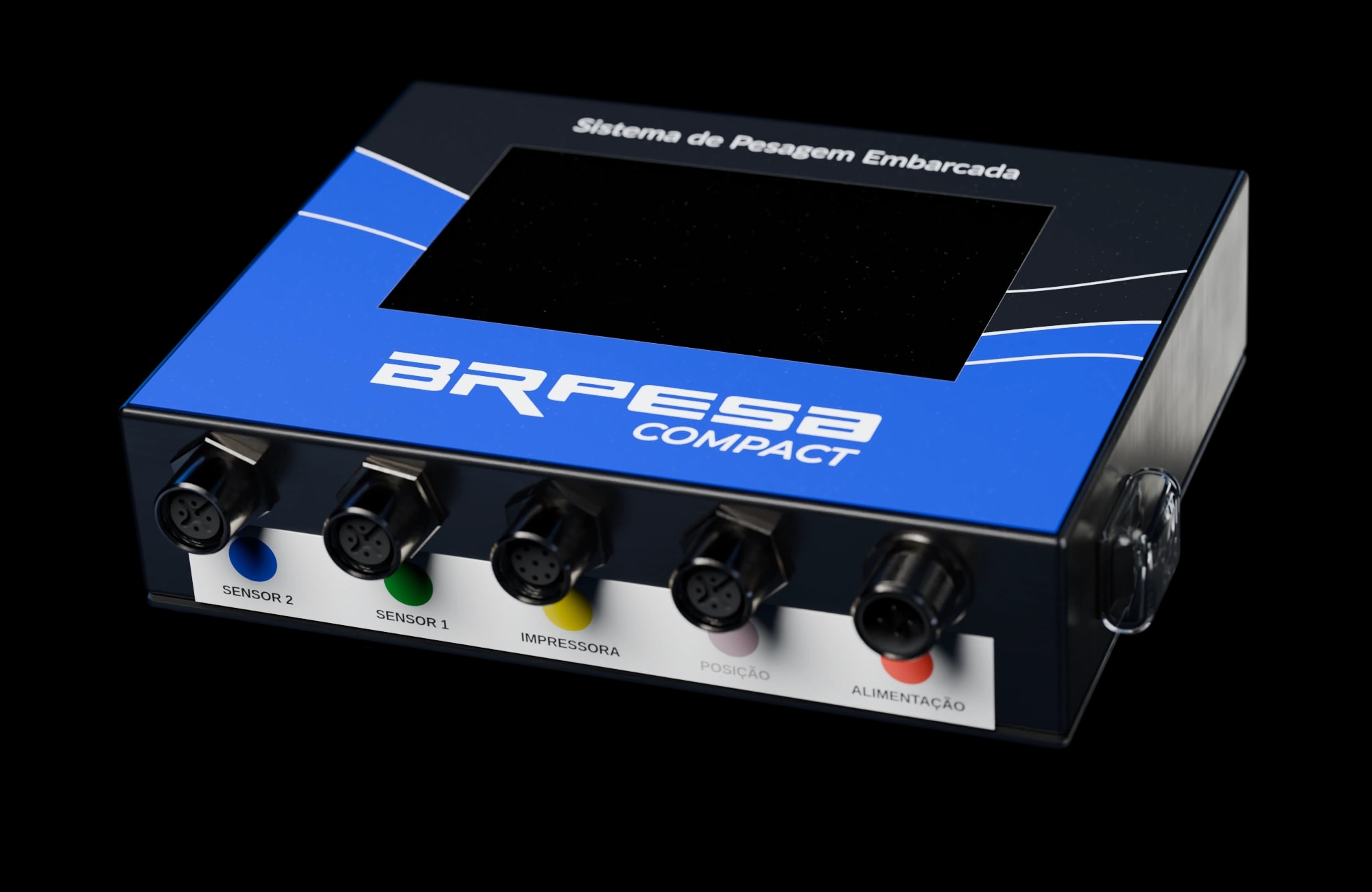

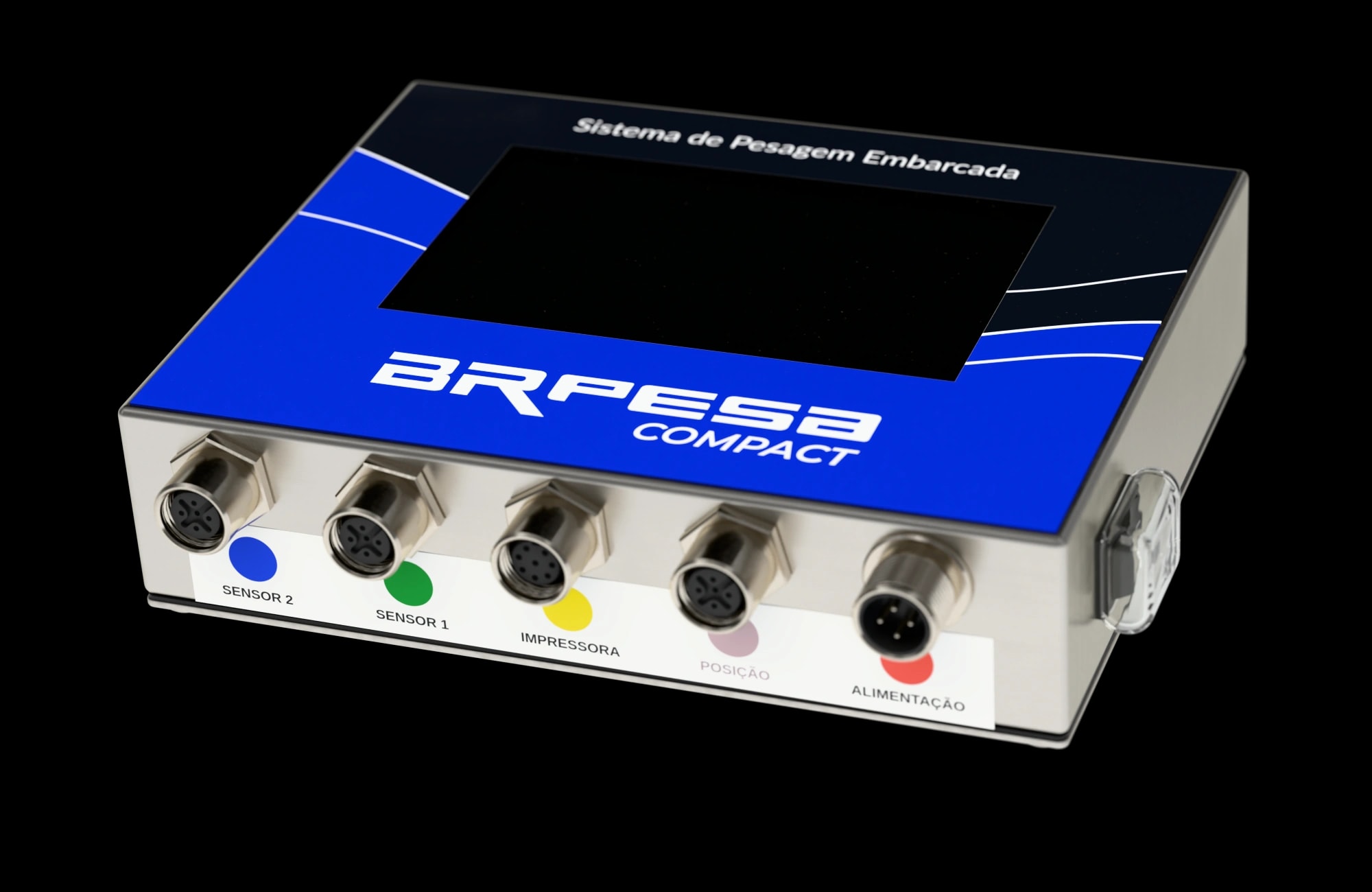

Conexões
Tudo encaixa. Nada é soldado.
Conectores M12 da Phoenix Contact, com trava de rosca e cor por função. Na instalação, cada chicote vai no conector da mesma cor.
- 1
Sensor 2
Transdutor de pressão do retorno do cilindro de elevação.
- 2
Sensor 1
Transdutor de pressão da entrada do cilindro de elevação.
- 3
Impressora
Para a impressora do ticket, pela serial RS-232.
- 4
Posição
Sensor de zona de pesagem: marca a hora certa de pesar, com a concha subindo.
- 5
Alimentação
Direto na bateria, 12 ou 24 V, com fusível de 3 A.
Instalação
Dois transdutores, um sensor e o módulo.
Os transdutores leem a pressão do cilindro de elevação, o sensor de zona marca a hora de pesar e o módulo soma as conchadas na cabine. Tudo em inox, ligado por conector de encaixe.
- 01
Na máquina
Os 2 transdutores de pressão, de 500 bar, vão no circuito do cilindro de elevação. O sensor de zona de pesagem acompanha o braço e avisa o módulo da hora de pesar.
- 02
Na cabine
O módulo fica à vista do operador, no suporte articulável. Cada chicote vai no conector da mesma cor.
- 03
Calibração e treinamento
Calibrado na instalação, até o erro ficar abaixo de 1%. Os operadores aprendem a tela e o jeito certo de pesar: fora do treinamento, o erro pode chegar a 2%.
No kit
O que vem na caixa
- 01Módulo de pesagem com tela touch colorida de 5"
- 01Suporte articulável para fixar o módulo na cabine
- 02Transdutores de pressão de 500 bar, IP66
- 01Sensor de zona de pesagem com 2 zonas, IP66, e o suporte de fixação
- 01Chicote de alimentação
- Cabos, conectores e 2 conexões hidráulicas 1/8″-28 BSP
Especificações
Ficha técnica
- Máquinas
- Pá carregadeira de médio porte
- Pesagem
- Dinâmica: a concha pesa subindo, sem parar a máquina
- Precisão
- Até 1% de erro na carga total, com a operação feita como no treinamento (até 2% fora dele)
- Unidades
- kg ou m³, pela densidade de cada produto
- Memória
- 10 produtos
- Tela
- LCD colorido de 5", touch resistivo
- Módulo
- 165 × 40 × 145 mm (C × L × A), aço inox
- Alimentação
- 10 a 36 VDC (12 ou 24 V da máquina)
- Consumo
- 1 A, com fusível de 3 A
- Transdutores
- 2, de 500 bar, IP66, em aço inox
- Sensor de zona
- 2 zonas de ativação, IP66, em aço inox
- Conectores
- M12 Phoenix Contact, identificados por cor
- Comunicação
- Serial RS-232 (impressora)
Modelo CG-CPT
Cotação
Solicite uma cotação para sua máquina.
Conte qual máquina você opera. Nossa equipe entra em contato para entender sua aplicação e preparar a cotação.
