Pá carregadeira Caterpillar · CG-WUL-X4
CG Plus

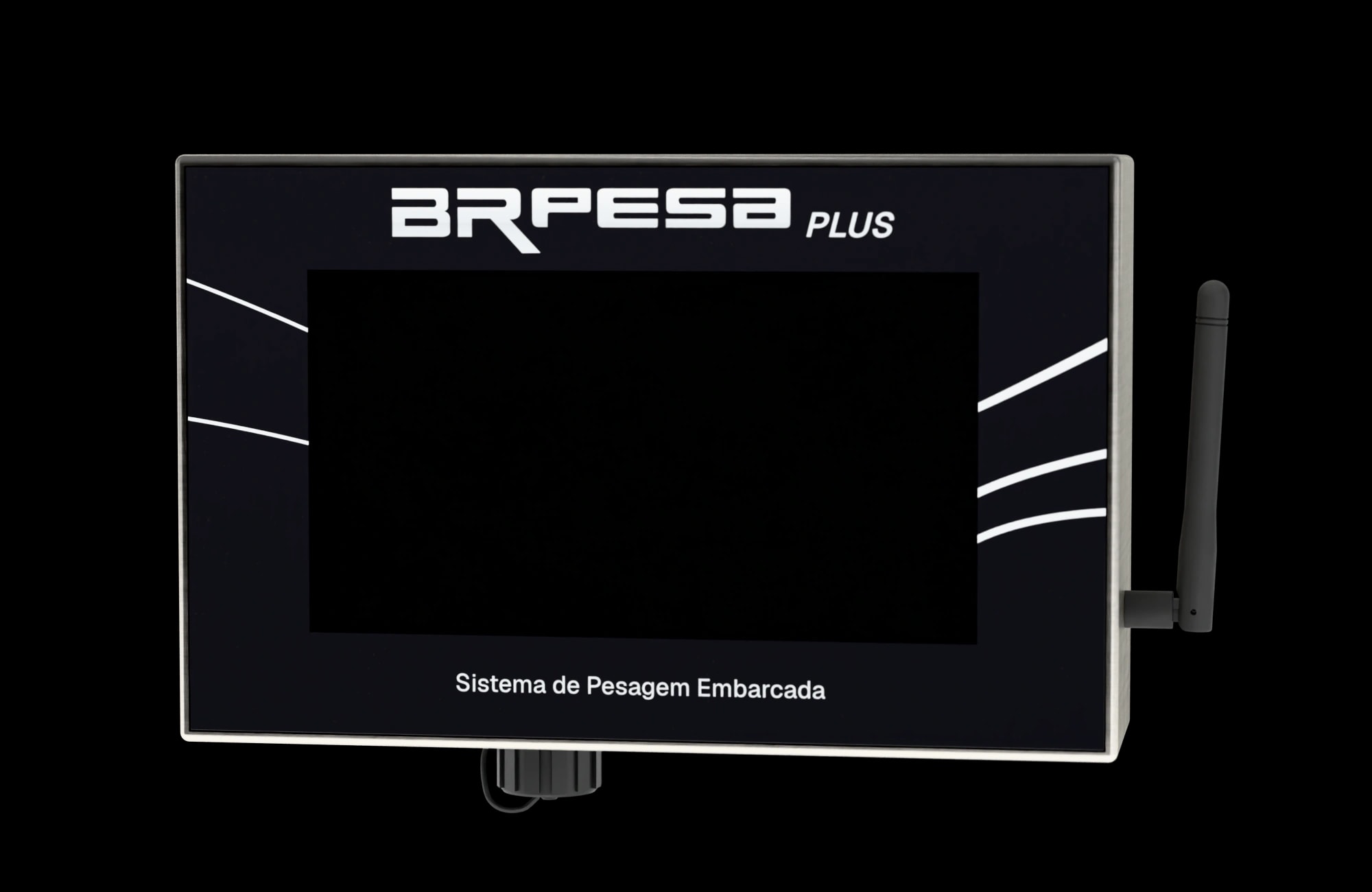

O peso de cada conchada na tela da cabine, com a máquina em movimento. O CG Plus lê a pressão do sistema hidráulico. A instalação é planejada conforme a configuração da máquina.
- ± 1% de precisão
- ≈ 5 h de instalação
- 20 produtos na memória
- 24 meses de garantia
Na cabine

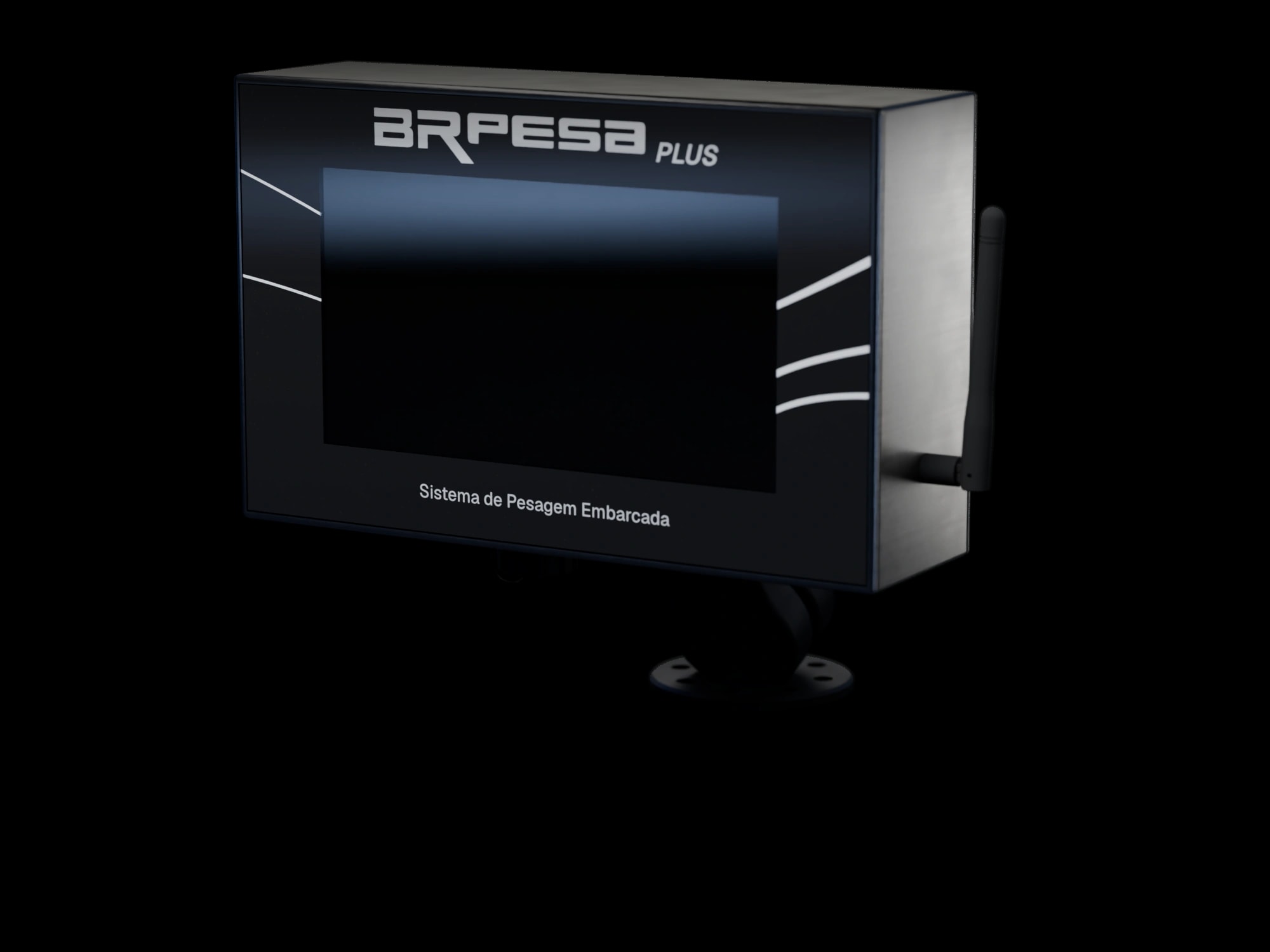

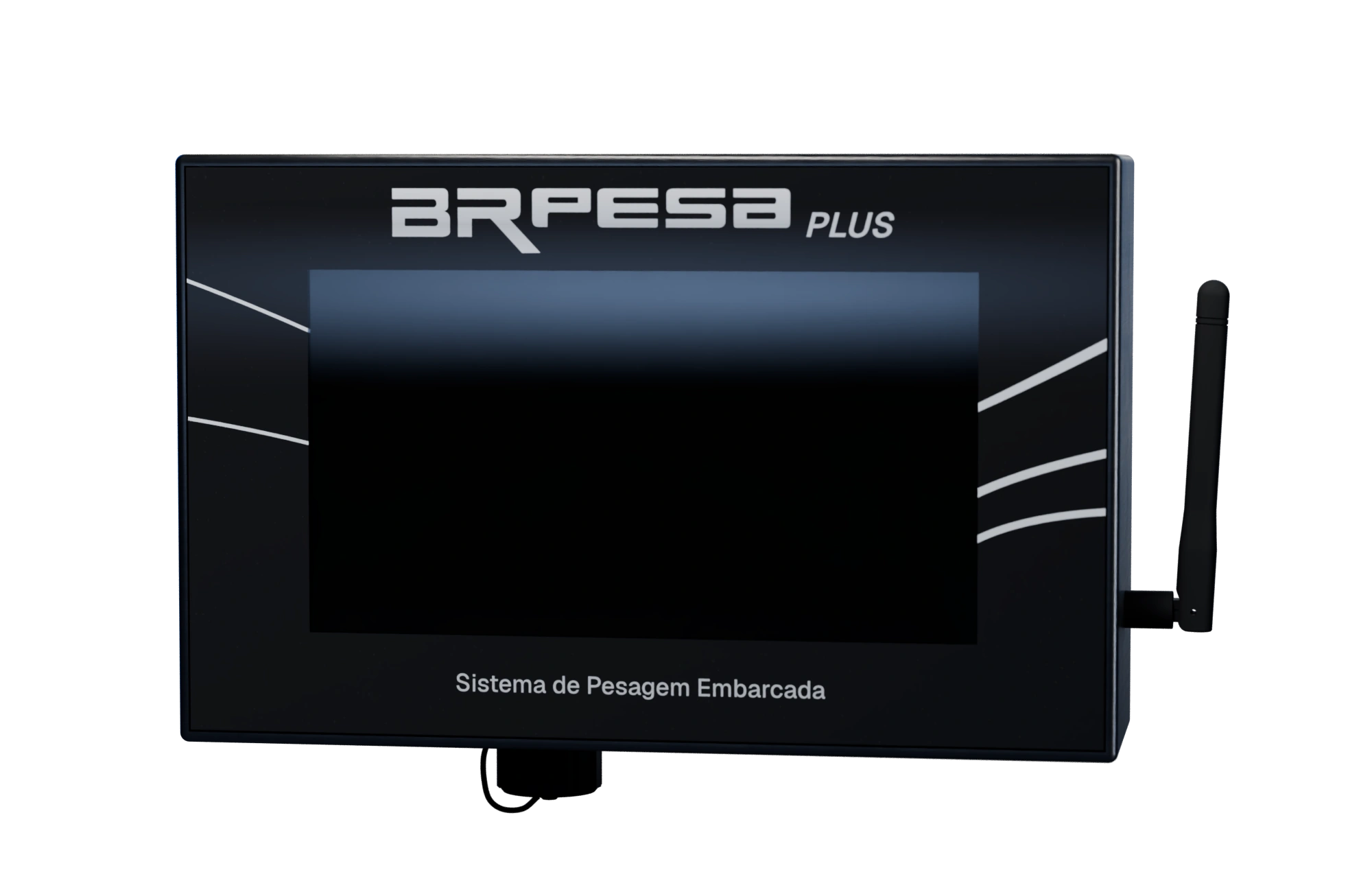

Sete teclas. A carga inteira.
O operador escolhe o produto, pesa cada conchada e fecha a carga com o ticket impresso. Toque nas teclas para ver a tela responder.
Menu
Até 20 produtos com a densidade de cada um, 5 operadores e o cabeçalho do ticket. Acumulados, diagnóstico, Wi-Fi e USB.
Peso em kg ou em m³, pela densidade de cada produto.
Limitador de carga
Avisa antes. Trava no limite.
Dois níveis de corte. A sirene avisa quando a carga chega perto do limite e acelera no fim do caminho. No valor de corte, o relé bloqueia a máquina.
Saídas NA e NF em cada relé, até 240 VAC e 30 A. Os valores de sirene e de corte são configurados no menu técnico.
Carga na caçamba
19.100 kg
17.000Corte
19.000
- +4.600
- +4.600
- +4.600
- +3.600
- +1.100
- +600
Exemplo com sirene em 17.000 kg e corte em 19.000 kg.
Os dados
Cada conchada vira registro.
Ticket, produto, peso, operador, data e hora de cada pesagem. Filtre por qualquer coluna e baixe em planilha ou PDF.
Wi-Fi
Na rede da empresa, qualquer computador ou celular abre as pesagens no navegador.
USB
Sem rede, a porta USB exporta tudo para um pendrive.
Impressora
Ticket de cada carga na cabine, com o cabeçalho da empresa.
Conexões
Tudo encaixa. Nada é soldado.

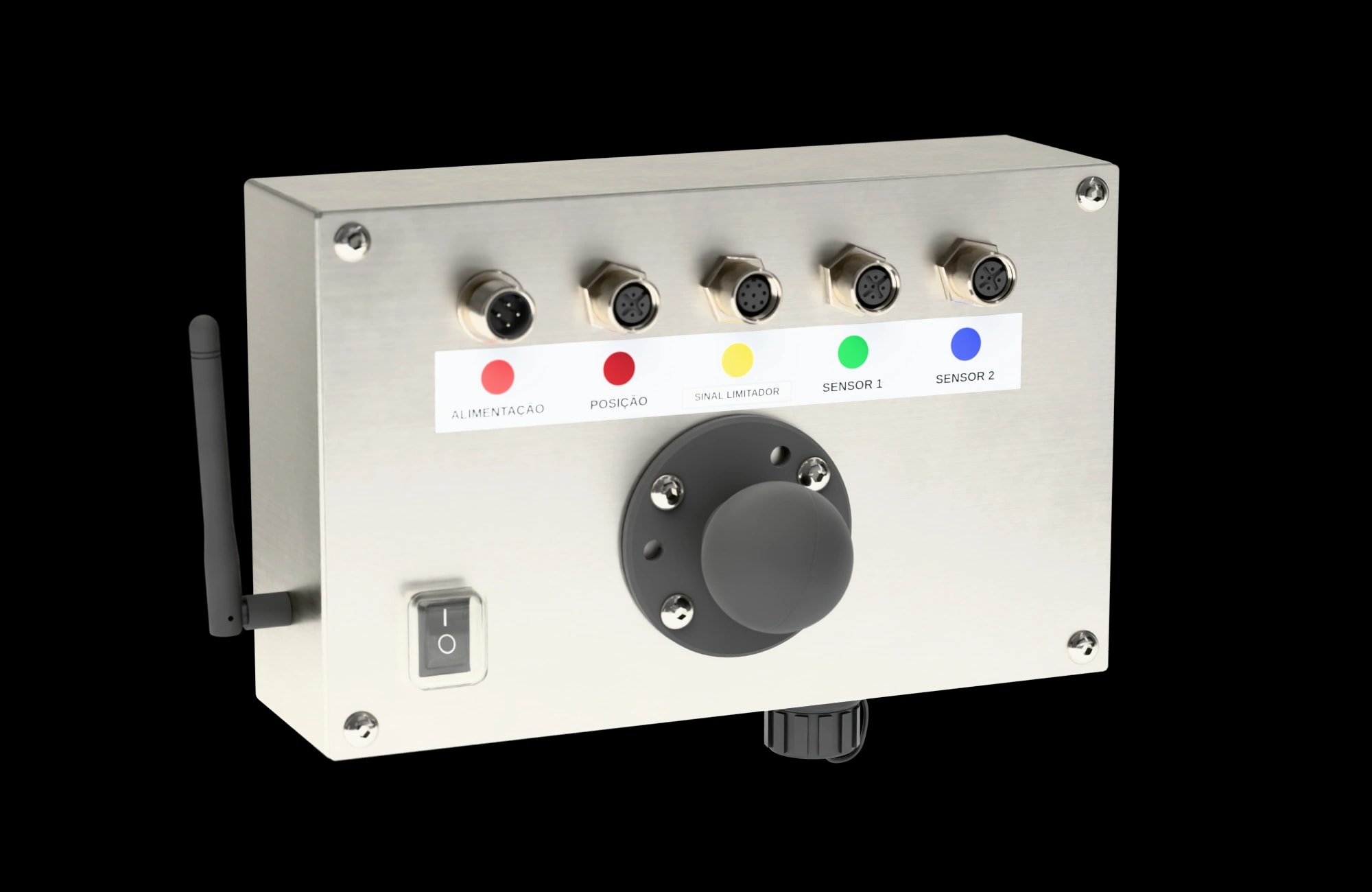

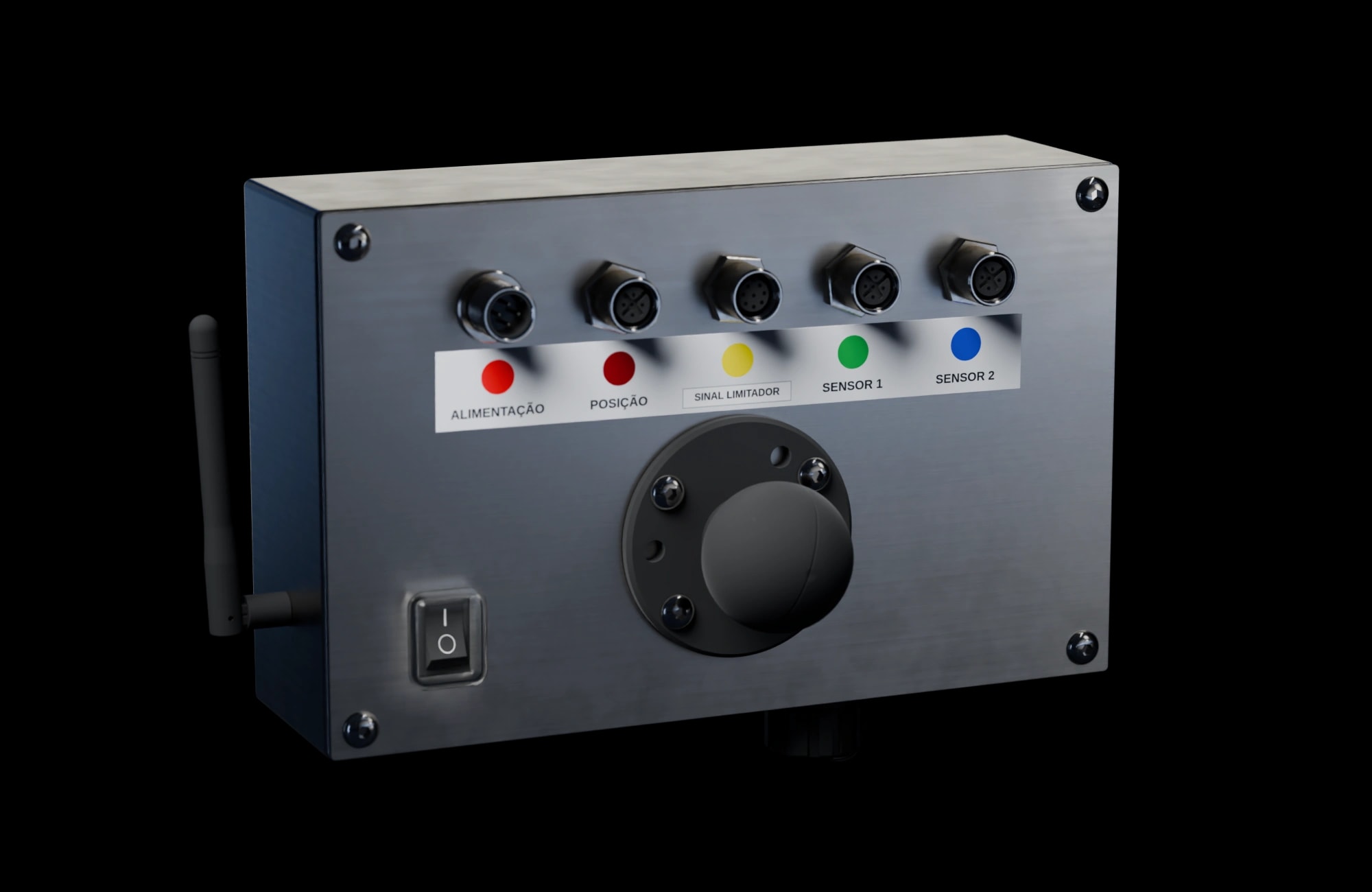

Conectores M12 da Phoenix Contact, com trava de rosca e cor por função. Na instalação, cada chicote vai no conector da mesma cor.
- 1
Alimentação
Direto na bateria, 12 ou 24 V. O chicote vem com fusível.
- 2
Posição
Sensor de zona de pesagem: marca a hora certa de pesar, com a concha subindo.
- 3
Sinal limitador
Módulo de relé da sirene e do bloqueio.
- 4
Sensor 1
Transdutor de pressão da entrada do cilindro de elevação.
- 5
Sensor 2
Transdutor de pressão do retorno do cilindro.
- 6
USB
Embaixo do módulo, com tampa de rosca presa por um cordão: os dados de pesagem saem num pendrive.
Instalação
Instalação conforme a configuração da máquina.
A equipe verifica os pontos de leitura da pressão e define os ajustes necessários para a instalação. O tempo e o valor dependem da máquina e da região.
- 012 h
Na máquina
Os chicotes BRPESA recebem o sinal dos transdutores de pressão do cilindro de elevação. A fixação e os ajustes necessários são definidos conforme a máquina. O sensor de zona de pesagem vai na lateral, junto ao pino do braço.
- 021 h
Na cabine
Módulo e impressora na chapa em T, com suportes articuláveis. O módulo de relé do limitador fica ao lado, e os cabos viram um chicote só.
- 032 h
Calibração e treinamento
Calibrado contra a balança rodoviária até o erro ficar abaixo de 1%. Na entrega, os operadores aprendem a tela, a sirene e o bloqueio.
No kit
O que vem na caixa

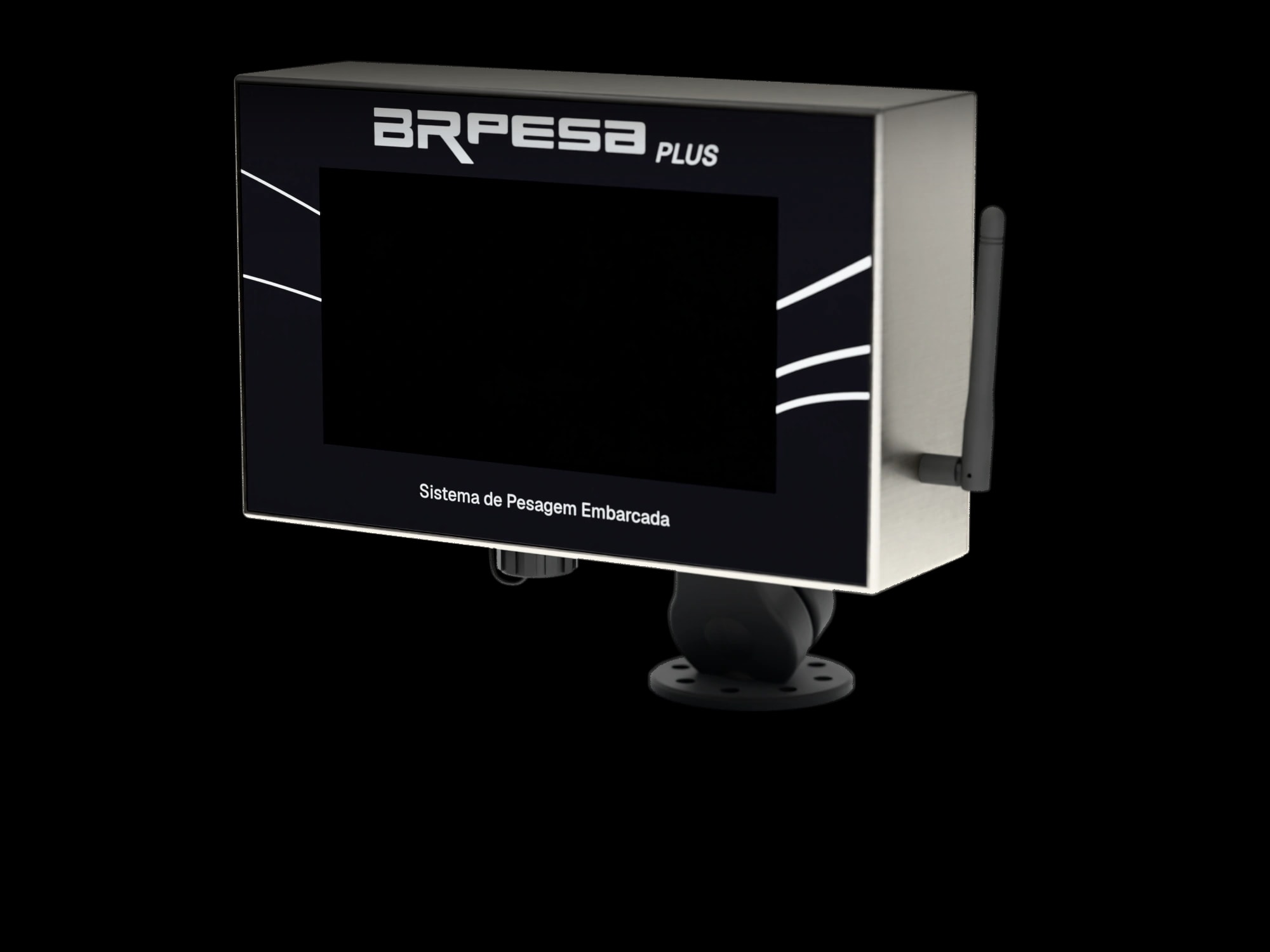

- 01Módulo de pesagem com suporte articulável
- 02Chicotes de sinal para os transdutores PWM, verde e azul
- 01Sensor de zona de pesagem, com chicote, braço de fixação e disco de referência
- 01Módulo de relé com 2 níveis de corte e chicote de 3 m
- 01Impressora térmica com suporte articulável
- 01Chapa em T para fixar o módulo e a impressora
- 01Chicote de alimentação
- Parafusos, porcas e arruelas de fixação
Especificações
Ficha técnica
- Máquinas
- Pá carregadeira Caterpillar com transdutores de pressão PWM originais
- Pesagem
- Dinâmica: a concha pesa subindo, sem parar a máquina
- Precisão
- Até 1% de erro na carga total, com a operação feita como no treinamento (até 2% fora dele)
- Calibração
- Contra balança rodoviária, na instalação
- Divisão
- 5, 10 ou 20 kg, conforme o porte da máquina
- Unidades
- kg ou m³, pela densidade de cada produto
- Memória
- 20 produtos e 5 operadores
- Tela
- LCD colorido de 7", touch resistivo
- Módulo
- 215 × 60 × 145 mm (C × L × A), gabinete de aço inox
- Alimentação
- 10 a 36 VDC (12 ou 24 V da máquina)
- Consumo
- 1 A, com fusível de 3 A no chicote
- Instalação hidráulica
- Avaliada conforme a máquina
- Tempo de instalação
- Cerca de 5 h, com calibração e treinamento
- Limitador de carga
- 2 níveis: sirene e bloqueio da máquina. Relés até 240 VAC e 30 A
- Sensor de zona
- 2 zonas de ativação, IP66
- Conectores
- M12 Phoenix Contact, identificados por cor
- Comunicação
- Wi-Fi, Bluetooth, USB e serial RS-232 (impressora)
- Wi-Fi
- 802.11 b/g/n, 2,4 GHz. WPA, WPA2 e WPA2-Enterprise
- Relatórios
- Pelo navegador, com filtros. Download em XLSX ou PDF
- Impressora
- Térmica, ticket com o cabeçalho da empresa
- Garantia
- 24 meses
- Assistência técnica
- Gratuita e vitalícia
Modelo CG-WUL-X4
Assistência
Assistência técnica gratuita e vitalícia.
Rede técnica em todo o Brasil, com suporte para vários tipos e marcas de máquina.
- 01
Sem custo, sem prazo
A assistência técnica do CG Plus não se paga e não tem data para acabar.
- 02
Onde você estiver
Sem técnico na sua região, mandamos um de outra. Você paga só o deslocamento.
- 03
Operador treinado
O treinamento vem com a instalação, na própria máquina.
Cotação
Solicite uma cotação para sua máquina.
Conte qual máquina você opera. Nossa equipe entra em contato para entender sua aplicação e preparar a cotação.
