Escavadeira hidráulica · EV-WU-I
EV Plus

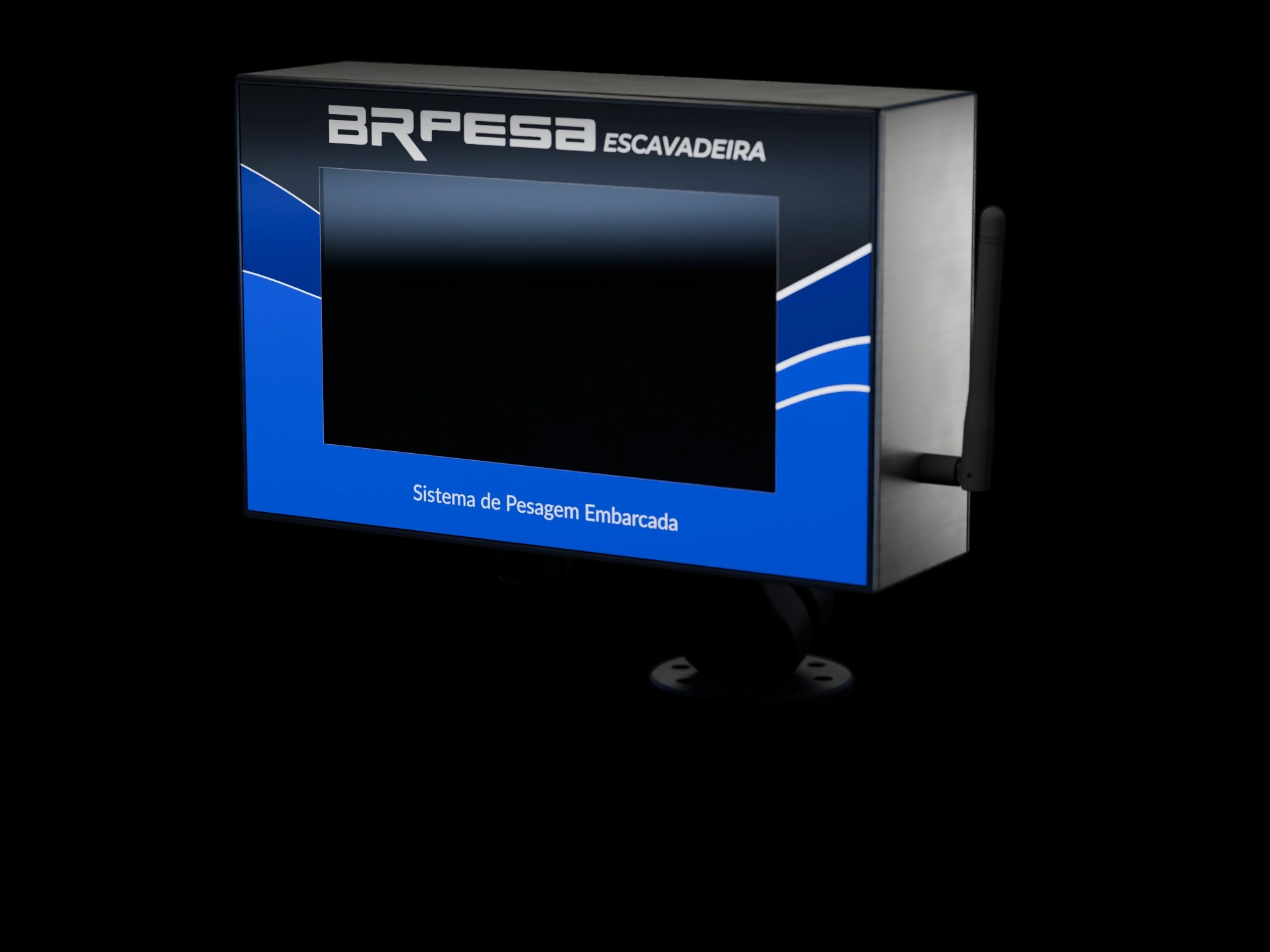

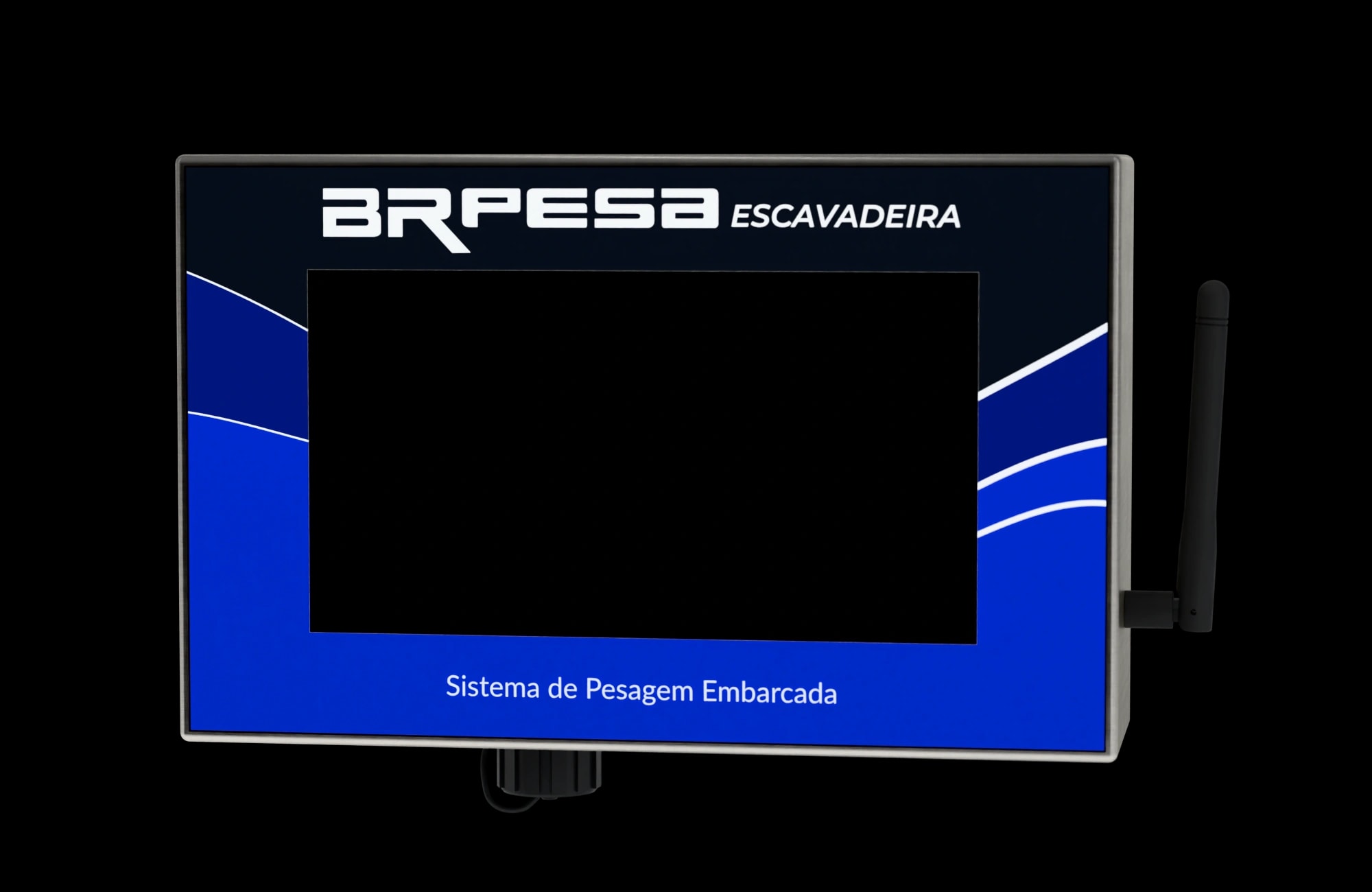

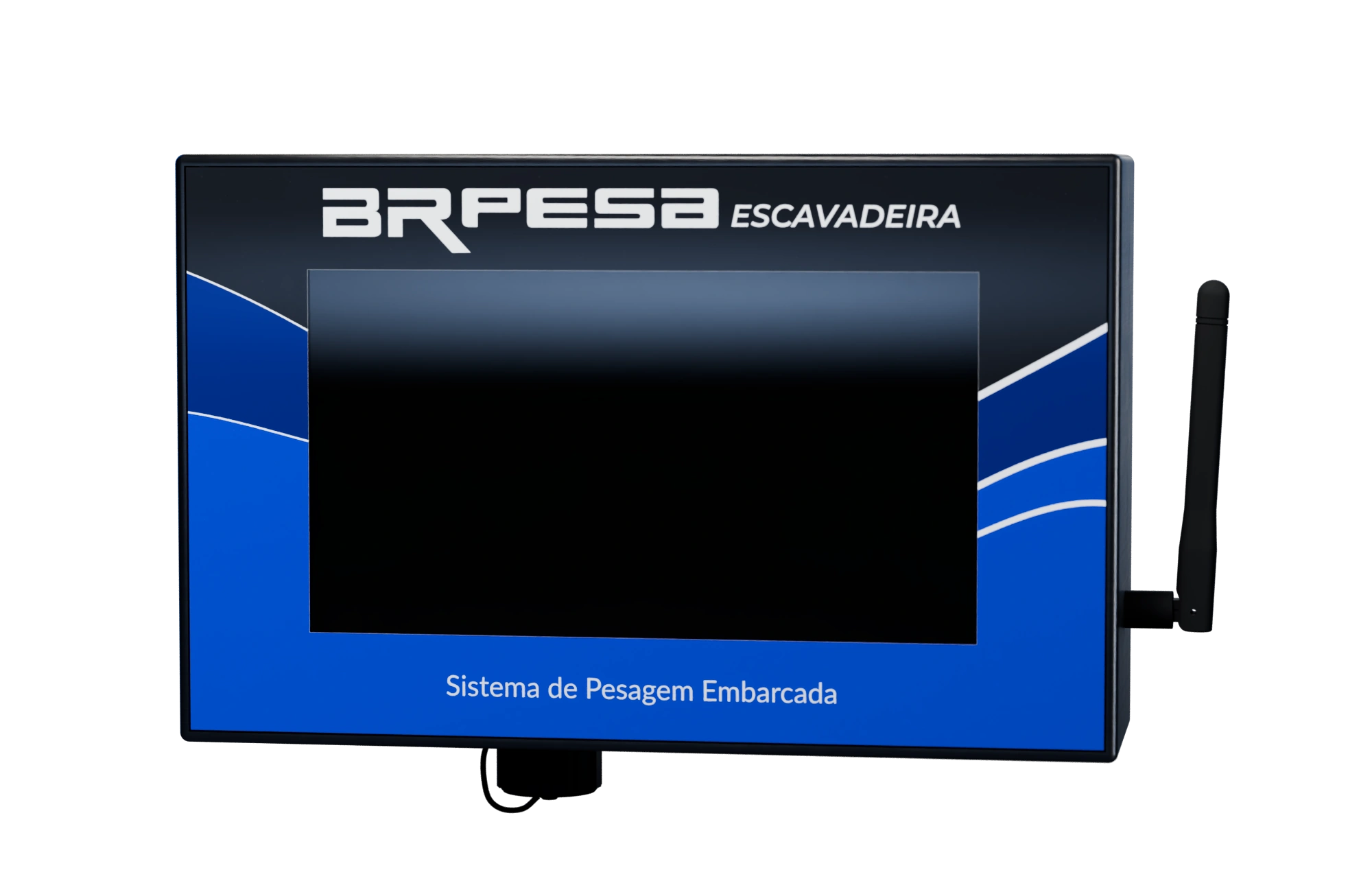

O peso de cada caçamba na tela da cabine, lido ao subir a lança. Um inclinômetro no stick garante que a pesagem aconteça sempre na mesma posição.
- 7" de tela touch
- Inclinômetro no stick
- Wi-Fi e USB
- ≈ 9 h de instalação
Na cabine
Sete teclas. A carga inteira.
O operador escolhe o produto, pesa cada caçamba e fecha a carga com o ticket impresso. Toque nas teclas para ver a tela responder.
Menu
Até 20 produtos com a densidade de cada um, 5 operadores e o cabeçalho do ticket. Acumulados, diagnóstico, Wi-Fi e USB.
Peso em kg ou em m³, pela densidade de cada produto.
Os dados
Cada caçamba vira registro.
Ticket, produto, peso, operador, data e hora de cada pesagem. Filtre por qualquer coluna e baixe em planilha ou PDF.
Wi-Fi
Na rede da empresa, qualquer computador ou celular abre as pesagens no navegador.
USB
Sem rede, a porta USB exporta tudo para um pendrive.
Impressora
Ticket de cada carga na cabine, com o cabeçalho da empresa.
Conexões
Tudo encaixa. Nada é soldado.

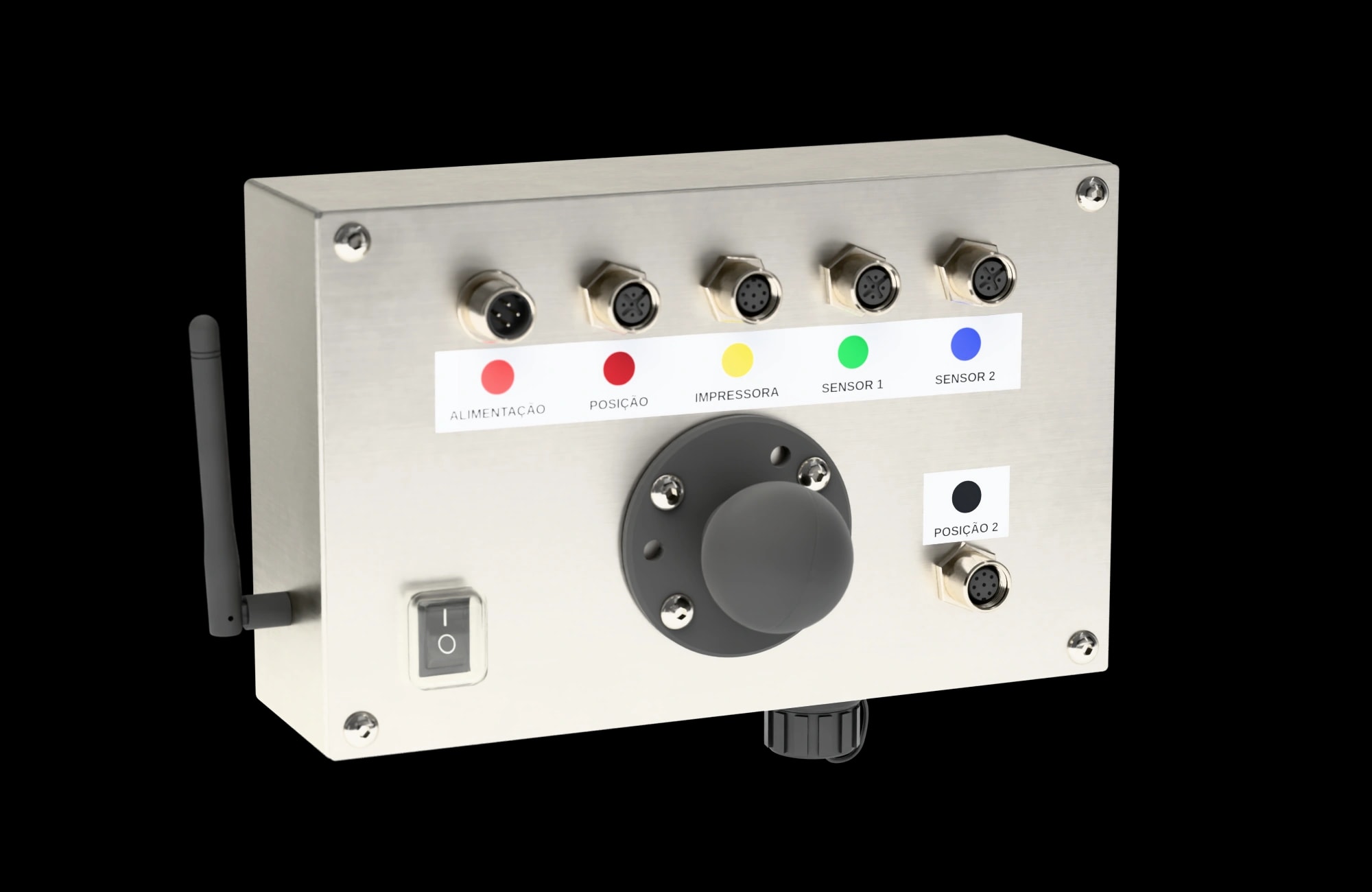

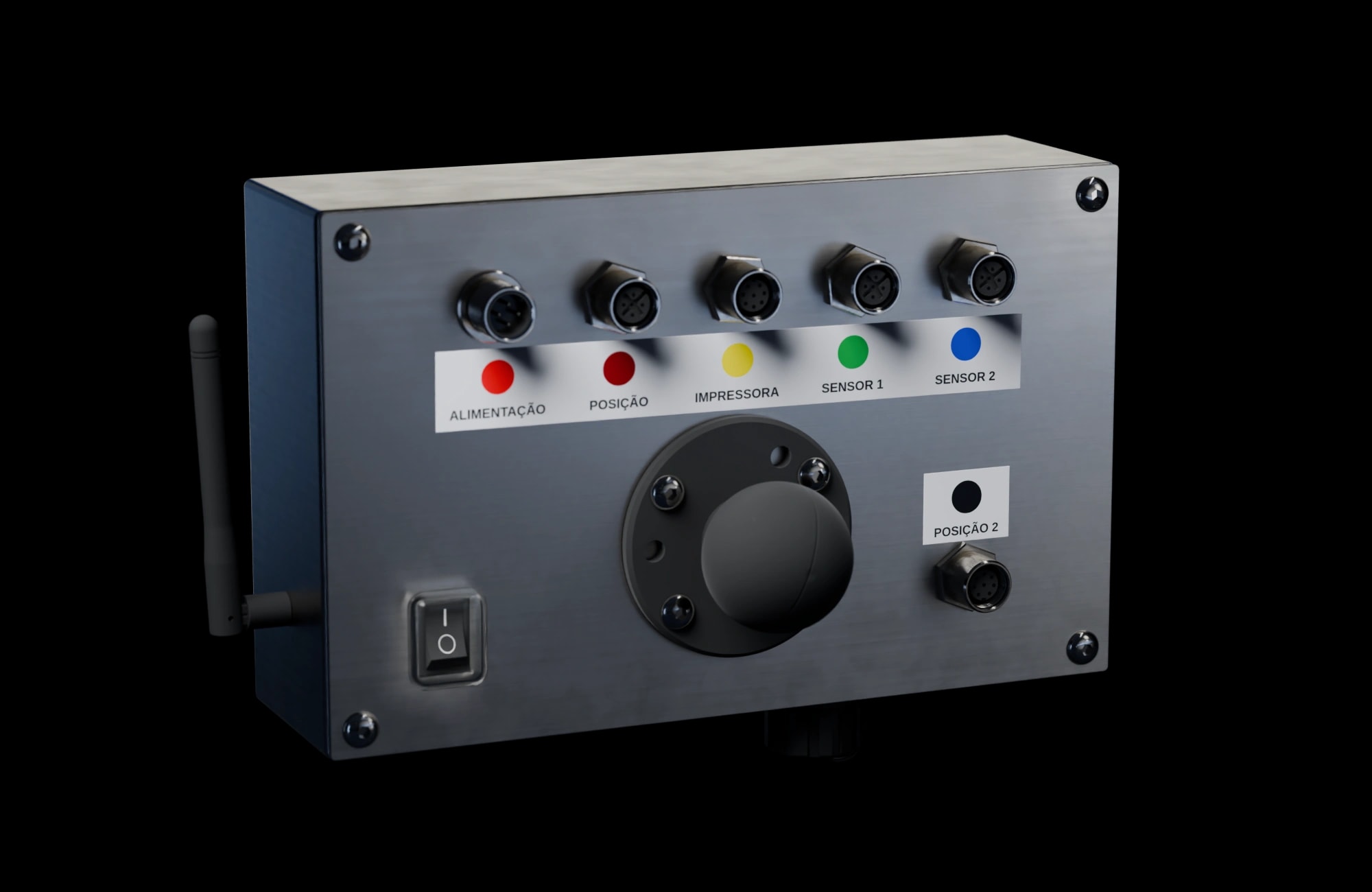

Conectores M12 da Phoenix Contact, com trava de rosca e cor por função. Na instalação, cada chicote vai no conector da mesma cor.
- 1
Alimentação
Direto na bateria, de 24 a 36 V.
- 2
Posição
Sensor de zona de pesagem, na lança: a pesagem começa quando a caçamba sai do chão.
- 3
Impressora
A impressora térmica do ticket.
- 4
Sensor 1
Transdutor de pressão da entrada do cilindro da lança.
- 5
Sensor 2
Transdutor de pressão da saída do cilindro da lança.
- 6
Posição 2
Inclinômetro do stick: só pesa com o stick na posição de pesagem.
- 7
USB
Embaixo do módulo, com tampa de rosca presa por um cordão: os dados de pesagem saem num pendrive.
Instalação
Cerca de 9 horas, com o hidráulico.
Dois transdutores BRPESA entram no cilindro da lança, o sensor de zona vai na lança e o inclinômetro, no stick.
- 015 h
Na máquina
Os 2 transdutores de pressão entram nas mangueiras ou na tubulação do cilindro de elevação da lança. O sensor de zona fica junto ao pino da lança, e o inclinômetro, no stick.
- 022 h
Na cabine

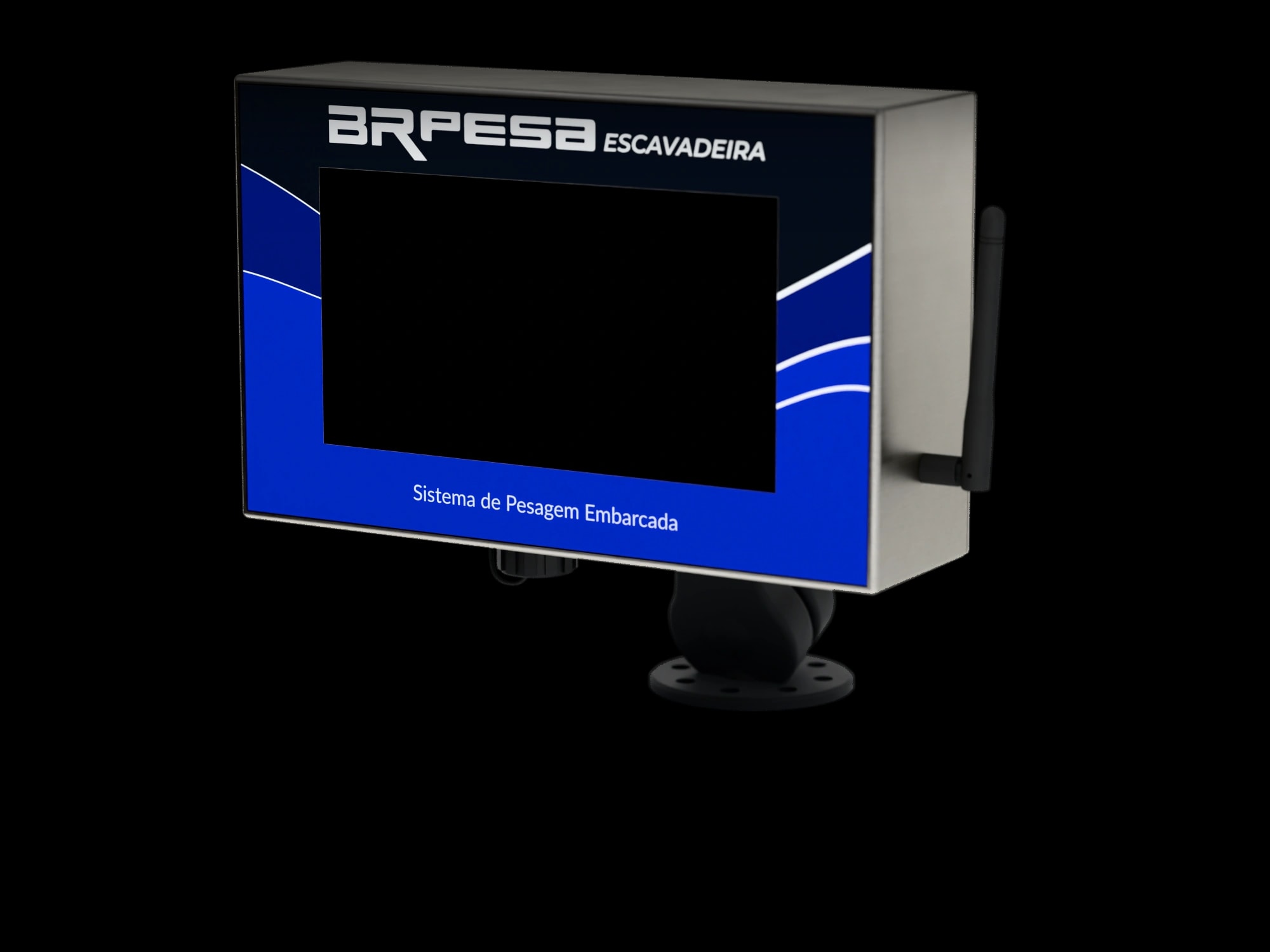

Módulo e impressora na chapa em T, com suportes articuláveis, sem furo na carenagem. Os cinco chicotes viram um só.
- 032 h
Calibração e treinamento
Calibrado contra a balança rodoviária, até o erro ficar abaixo de 5%. Na entrega, os operadores aprendem a tela e a posição certa de pesar.
No kit
O que vem na caixa
- 01Módulo de pesagem com suporte articulável
- 02Transdutores de pressão BRPESA com chicote, verde e azul
- 01Sensor de zona de pesagem, com chicote, braço de fixação e disco de referência
- 01Inclinômetro montado em chapa, com chicote de 15 m
- 01Impressora térmica com suporte articulável
- 01Chapa em T para fixar o módulo e a impressora
- 01Chicote de alimentação
- Parafusos, porcas e arruelas de fixação
Especificações
Ficha técnica
- Máquinas
- Escavadeira hidráulica
- Pesagem
- Dinâmica: a caçamba pesa ao subir a lança, com o stick na posição de pesagem
- Precisão
- Até 5% de erro na carga total, com a operação feita como no treinamento (até 10% fora dele)
- Calibração
- Contra balança rodoviária, na instalação
- Divisão
- 10 kg (médio porte) ou 20 kg (caçamba acima de 6 t)
- Unidades
- kg ou m³, pela densidade de cada produto
- Memória
- 20 produtos e 5 operadores
- Tela
- LCD colorido de 7", touch resistivo
- Módulo
- 215 × 60 × 145 mm (C × L × A), gabinete de aço inox
- Alimentação
- 24 a 36 VDC
- Consumo
- 1 A, com fusível de 3 A
- Transdutores
- 2, de 500 bar, IP66, no cilindro da lança
- Sensor de zona
- 2 zonas de ativação, IP66
- Inclinômetro
- No stick, com chicote de 15 m
- Conectores
- M12 Phoenix Contact, identificados por cor
- Comunicação
- Wi-Fi, Bluetooth, USB e serial RS-232 (impressora)
- Wi-Fi
- 802.11 b/g/n, 2,4 GHz. WPA, WPA2 e WPA2-Enterprise
- Relatórios
- Pelo navegador, com filtros. Download em XLSX ou PDF
- Impressora
- Térmica, ticket com o cabeçalho da empresa
- Tempo de instalação
- Cerca de 9 h, com calibração e treinamento
