Escavadeira hidráulica
EV Standard
O peso de cada caçamba na tela da cabine, lido ao subir a lança. Inclinômetro no stick, tela touch de 7 polegadas e porta USB para levar os dados num pendrive.
- 7" de tela touch
- Inclinômetro no stick
- 20 produtos na memória
- USB para pendrive
Na cabine
Sete teclas. A carga inteira.
O operador escolhe o produto, pesa cada caçamba e fecha a carga. Toque nas teclas para ver a tela responder.
Menu
Até 20 produtos com a densidade de cada um e 5 operadores. Acumulados, diagnóstico e exportação para pendrive.
Peso em kg ou em m³, pela densidade de cada produto.
Conexões
Tudo encaixa. Nada é soldado.

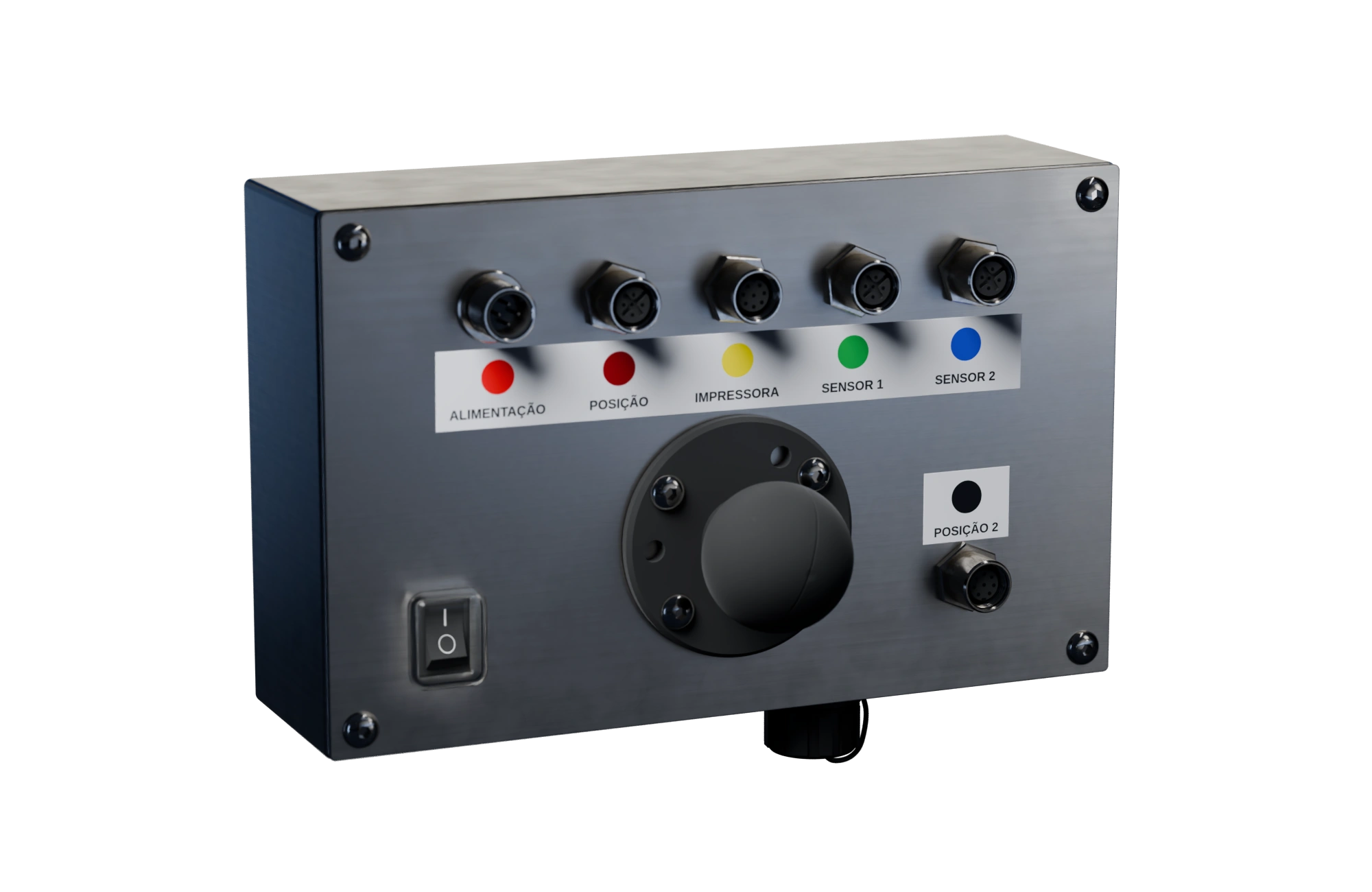

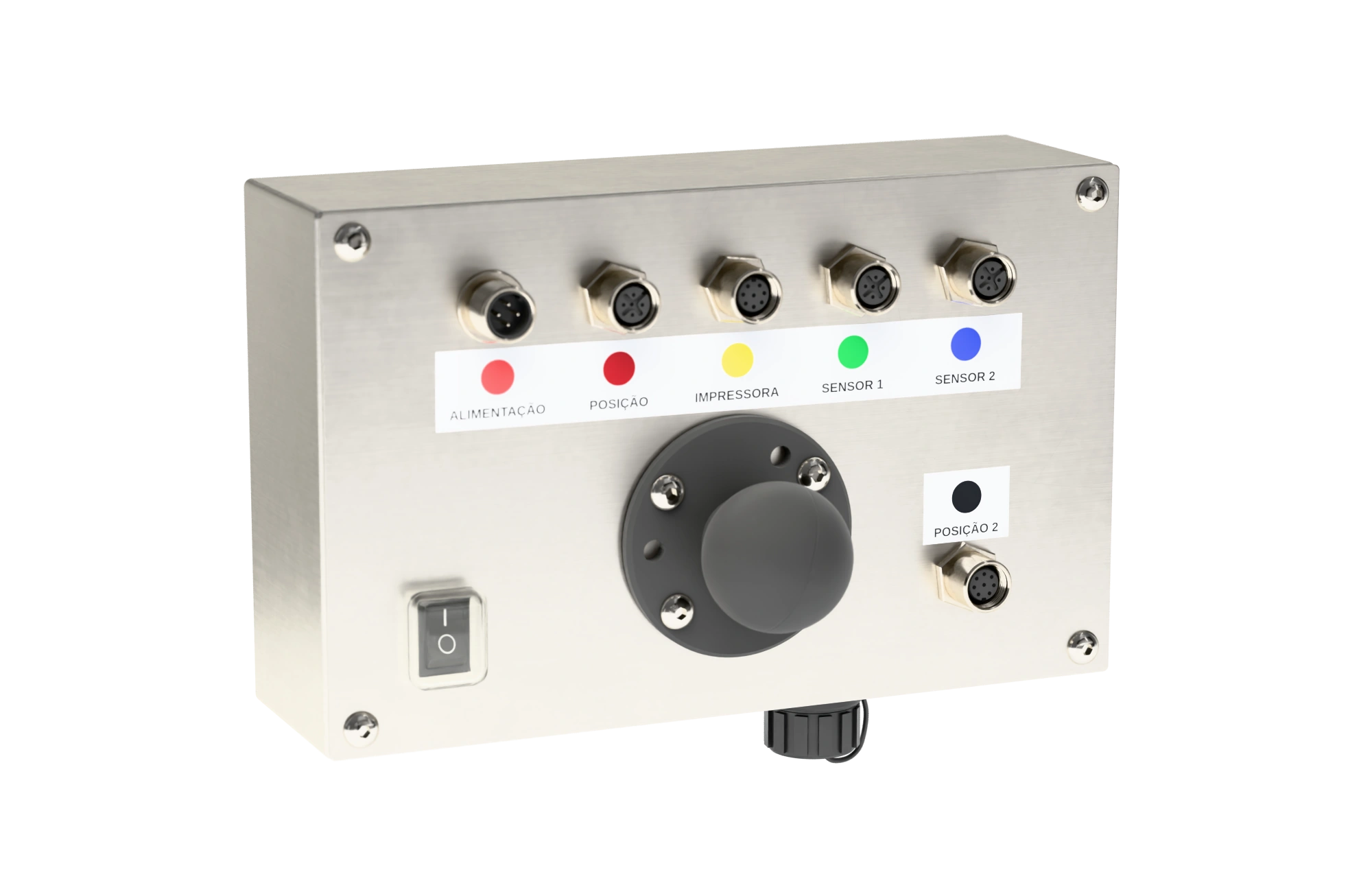

Conectores M12 da Phoenix Contact, com trava de rosca e cor por função. Na instalação, cada chicote vai no conector da mesma cor.
- 1
Alimentação
Direto na bateria, de 24 a 36 V.
- 2
Posição
Sensor de zona de pesagem, na lança: a pesagem começa quando a caçamba sai do chão.
- 3
Impressora
Para a impressora do ticket, pela serial RS-232.
- 4
Sensor 1
Transdutor de pressão da entrada do cilindro da lança.
- 5
Sensor 2
Transdutor de pressão da saída do cilindro da lança.
- 6
Posição 2
Inclinômetro do stick: só pesa com o stick na posição de pesagem.
- 7
USB
Embaixo do módulo, com tampa de rosca presa por um cordão: os dados de pesagem saem num pendrive.
Instalação
Dois transdutores, dois sensores e o módulo.
Os transdutores leem a pressão do cilindro da lança, o sensor de zona marca a hora de pesar e o inclinômetro confere a posição do stick. Tudo em inox, ligado por conector de encaixe.
- 01
Na máquina
Os 2 transdutores de pressão, de 500 bar, entram no circuito do cilindro de elevação da lança. O sensor de zona fica junto ao pino da lança, e o inclinômetro, no stick.
- 02
Na cabine

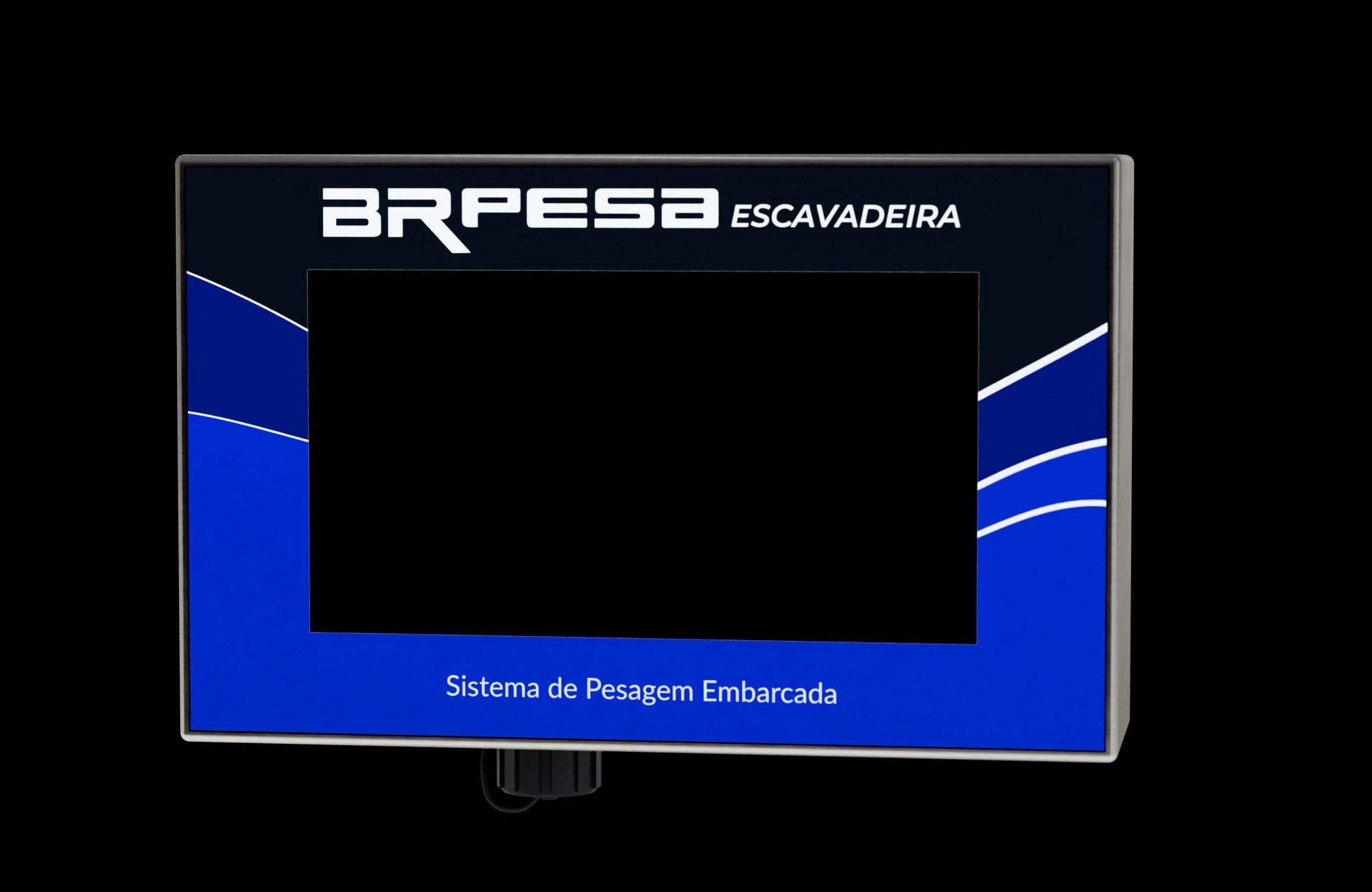

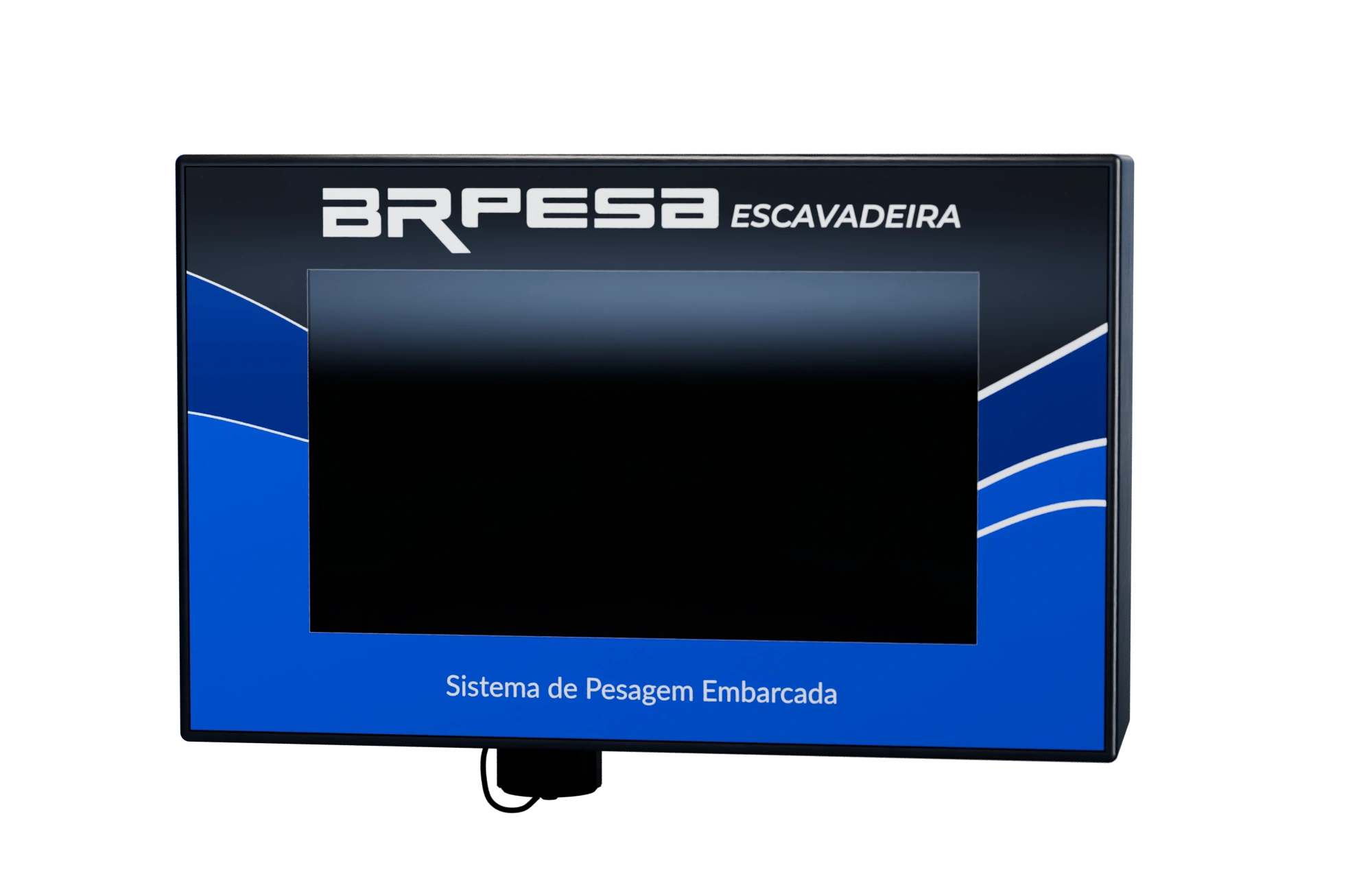

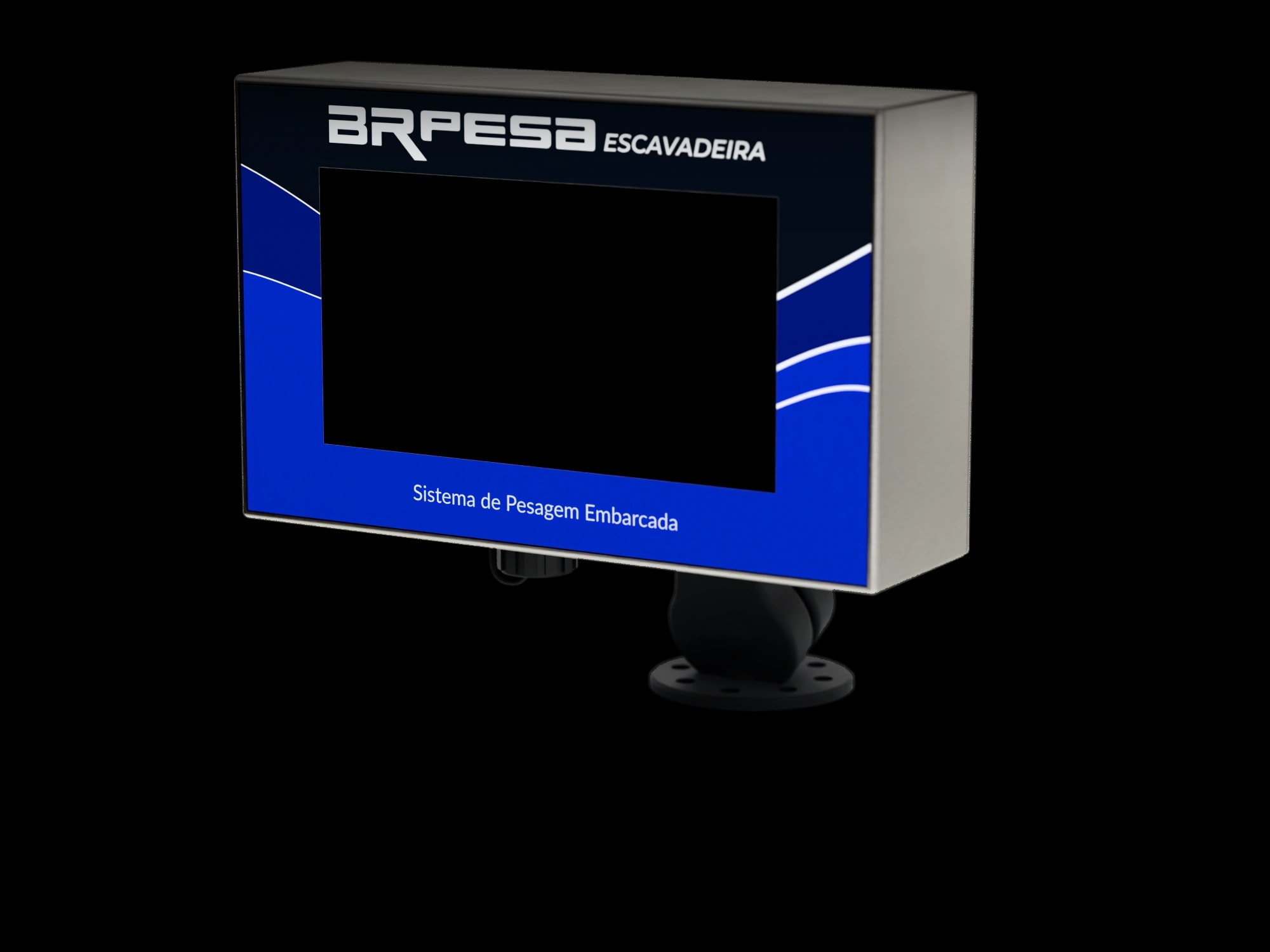

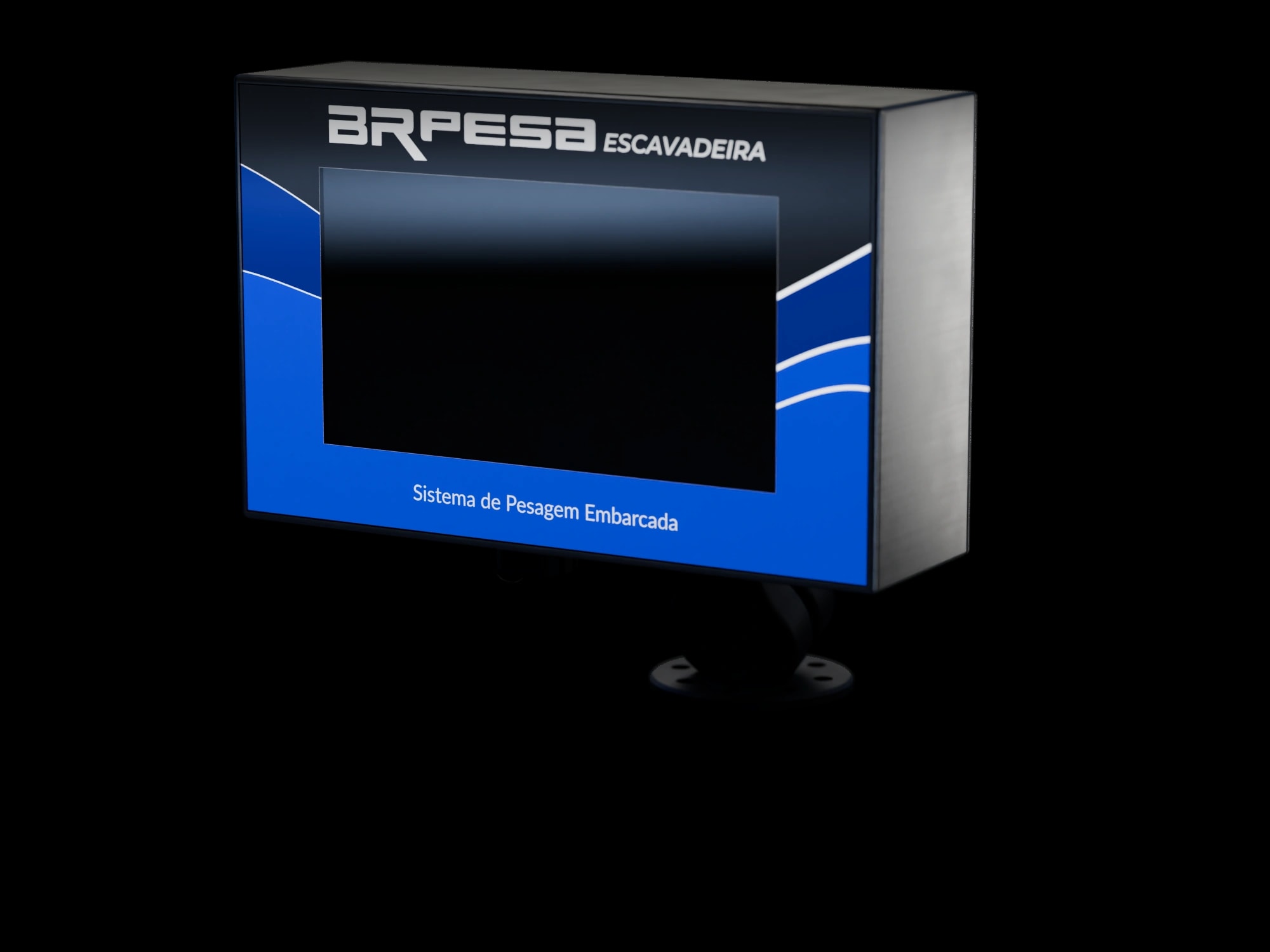

O módulo fica à vista do operador, no suporte articulável. Cada chicote vai no conector da mesma cor.
- 03
Calibração e treinamento
Calibrado na instalação, até o erro ficar abaixo de 5%. Os operadores aprendem a tela e a posição certa de pesar: fora do treinamento, o erro pode chegar a 10%.
No kit
O que vem na caixa
- 01Módulo de pesagem com tela touch colorida de 7"
- 01Suporte articulável para fixar o módulo na cabine
- 02Transdutores de pressão de 500 bar, IP66
- 02Sensores de zona de pesagem, IP66: o da lança e o inclinômetro do stick
- 01Chicote de alimentação
Especificações
Ficha técnica
- Máquinas
- Escavadeira hidráulica
- Pesagem
- Dinâmica: a caçamba pesa ao subir a lança, com o stick na posição de pesagem
- Precisão
- Até 5% de erro na carga total, com a operação feita como no treinamento (até 10% fora dele)
- Unidades
- kg ou m³, pela densidade de cada produto
- Memória
- 20 produtos e 5 operadores
- Tela
- LCD colorido de 7", touch resistivo
- Módulo
- 215 × 60 × 145 mm (C × L × A), gabinete de aço inox
- Alimentação
- 24 a 36 VDC
- Consumo
- 1 A, com fusível de 3 A
- Transdutores
- 2, de 500 bar, IP66, no cilindro da lança
- Sensor de zona
- 2 zonas de ativação, IP66
- Inclinômetro
- No stick
- Conectores
- M12 Phoenix Contact, identificados por cor
- Comunicação
- USB (pendrive) e serial RS-232 (impressora)
- Adicionais
- Wi-Fi e impressora de ticket
