Autoconcreteira
MIX

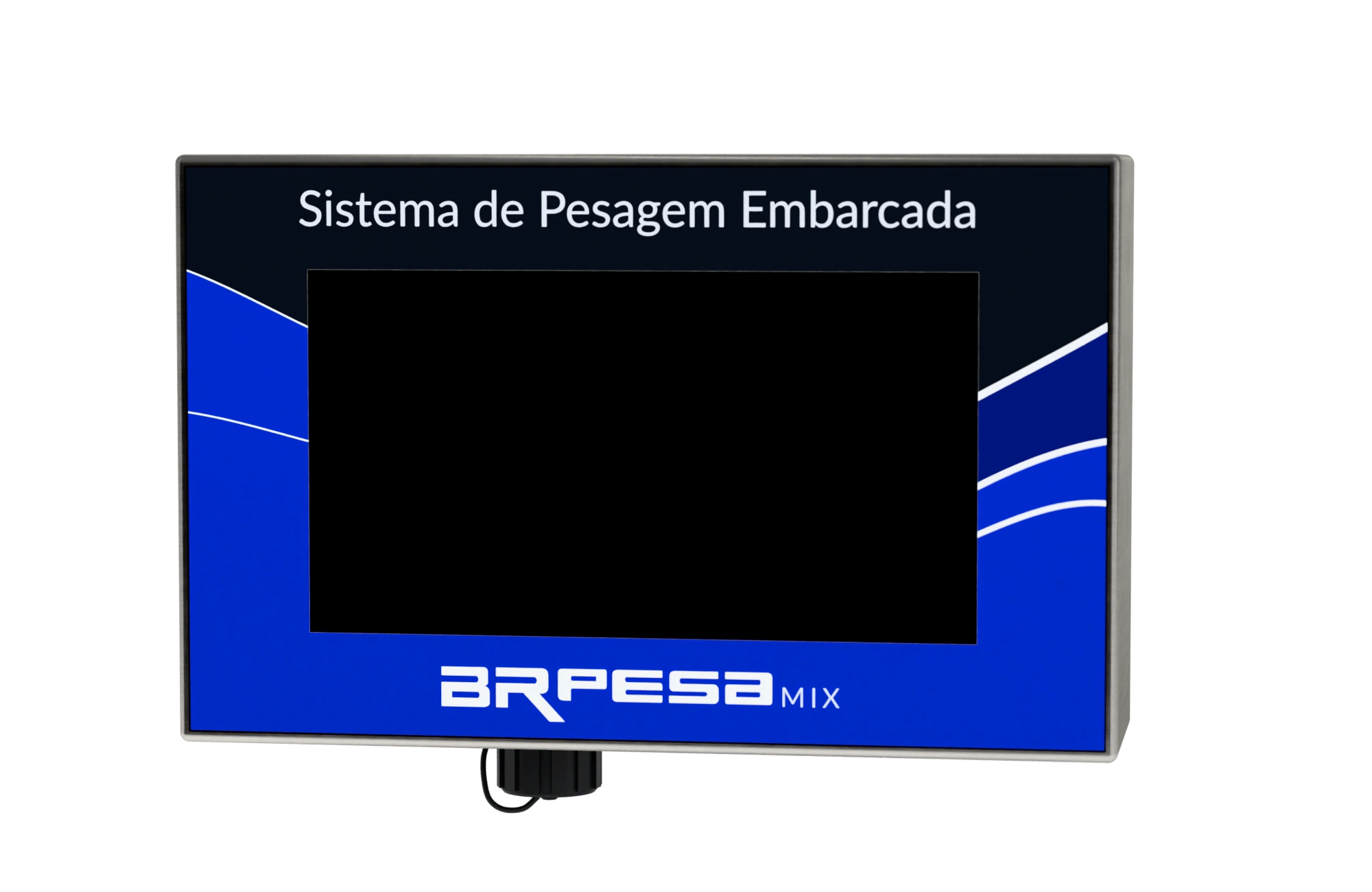

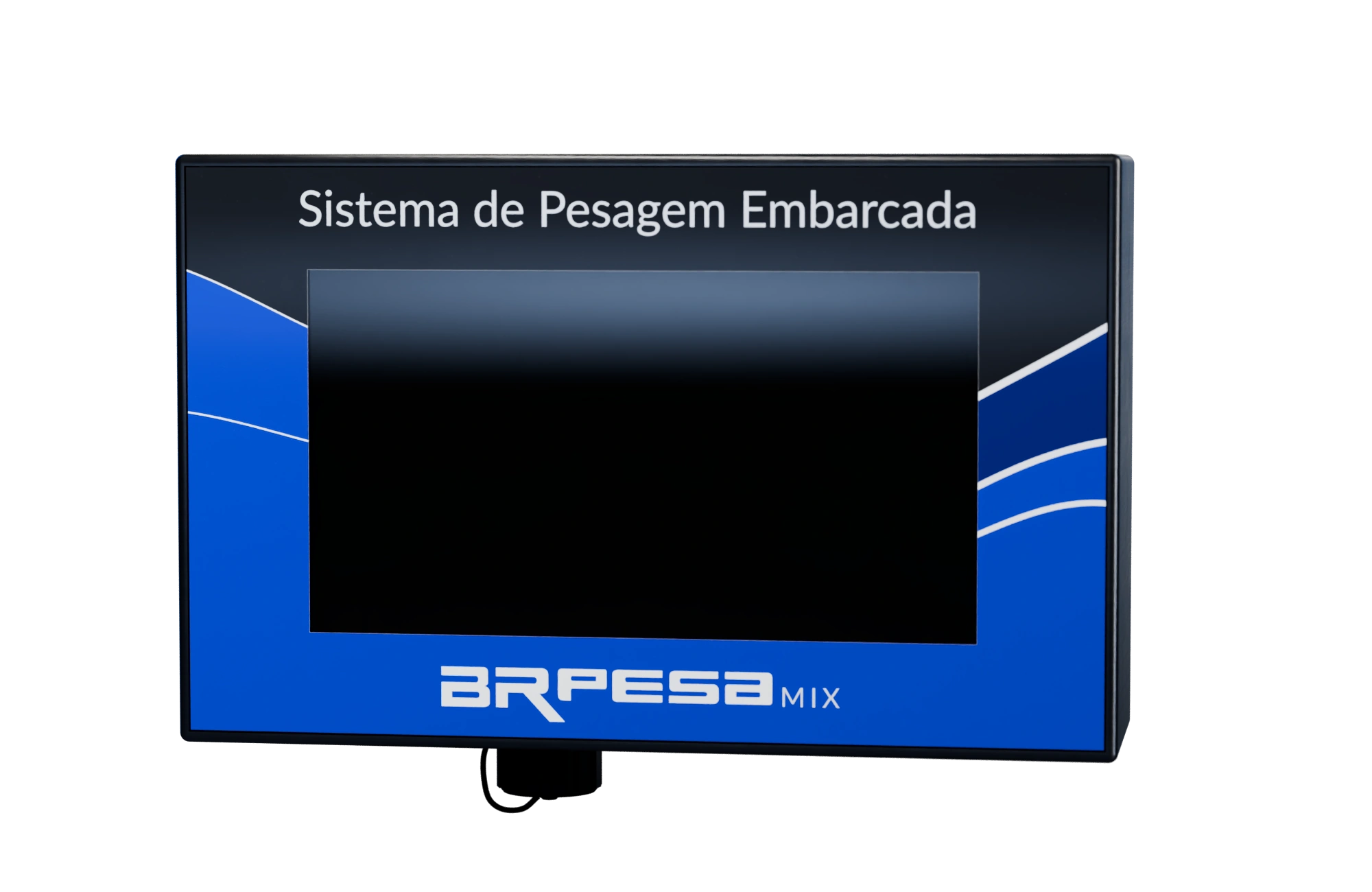

A receita do concreto na tela da cabine. O operador carrega cada material do traço pela concha, e a tela mostra o peso de cada conchada e quanto ainda falta.
- 20 receitas na memória
- 7" de tela touch
- ± 2% de precisão
- USB para pendrive
Na cabine
Sete teclas. A receita inteira.
O operador escolhe a receita e carrega cada material até o peso do traço. Toque nas teclas para ver a tela responder.
Menu
Cadastro de até 20 receitas e 20 produtos, com a densidade de cada um. Acumulados, diagnóstico e exportação para pendrive.
Peso em kg ou em m³, pela densidade de cada produto.
Conexões
Tudo encaixa. Nada é soldado.

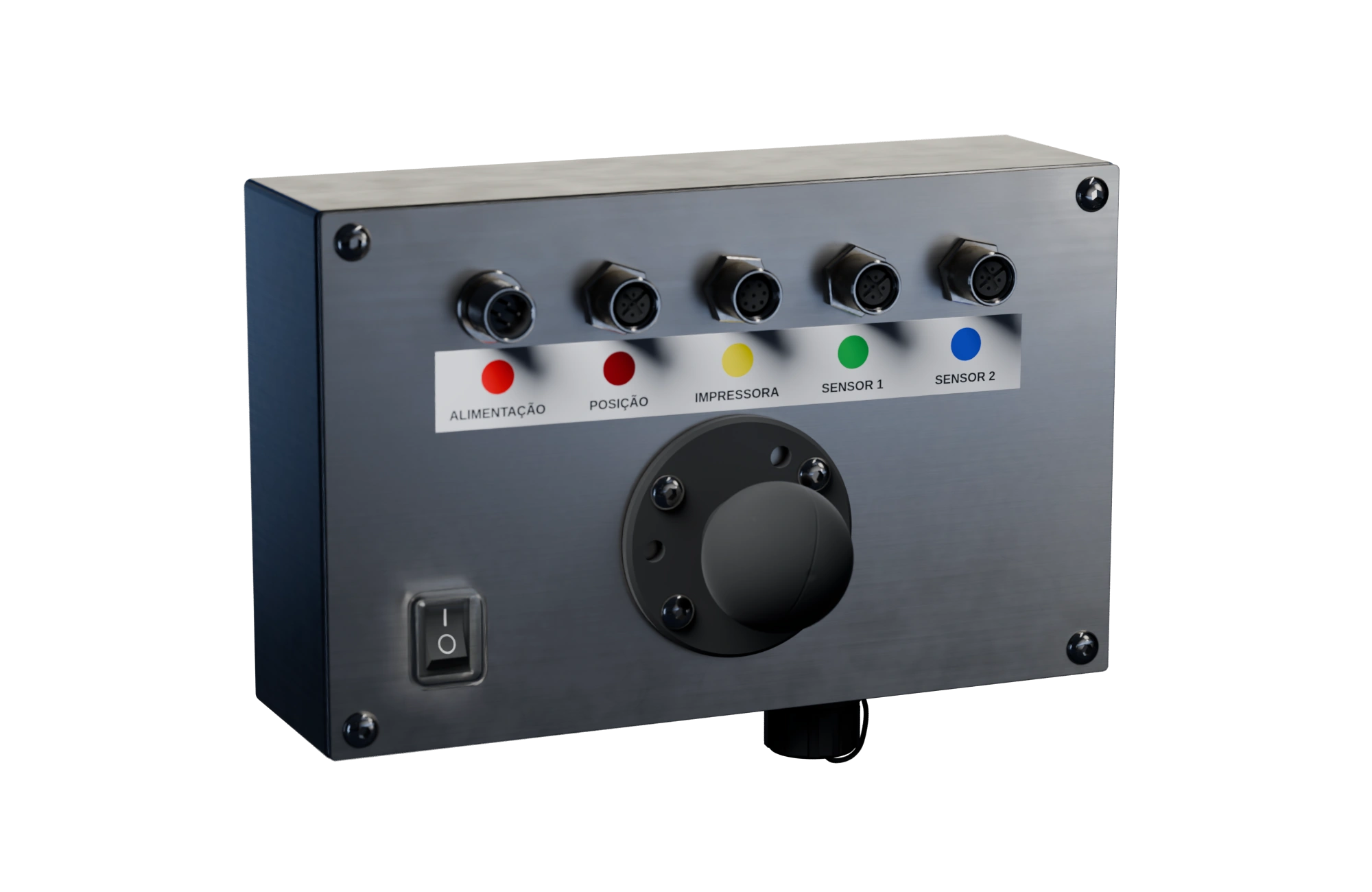

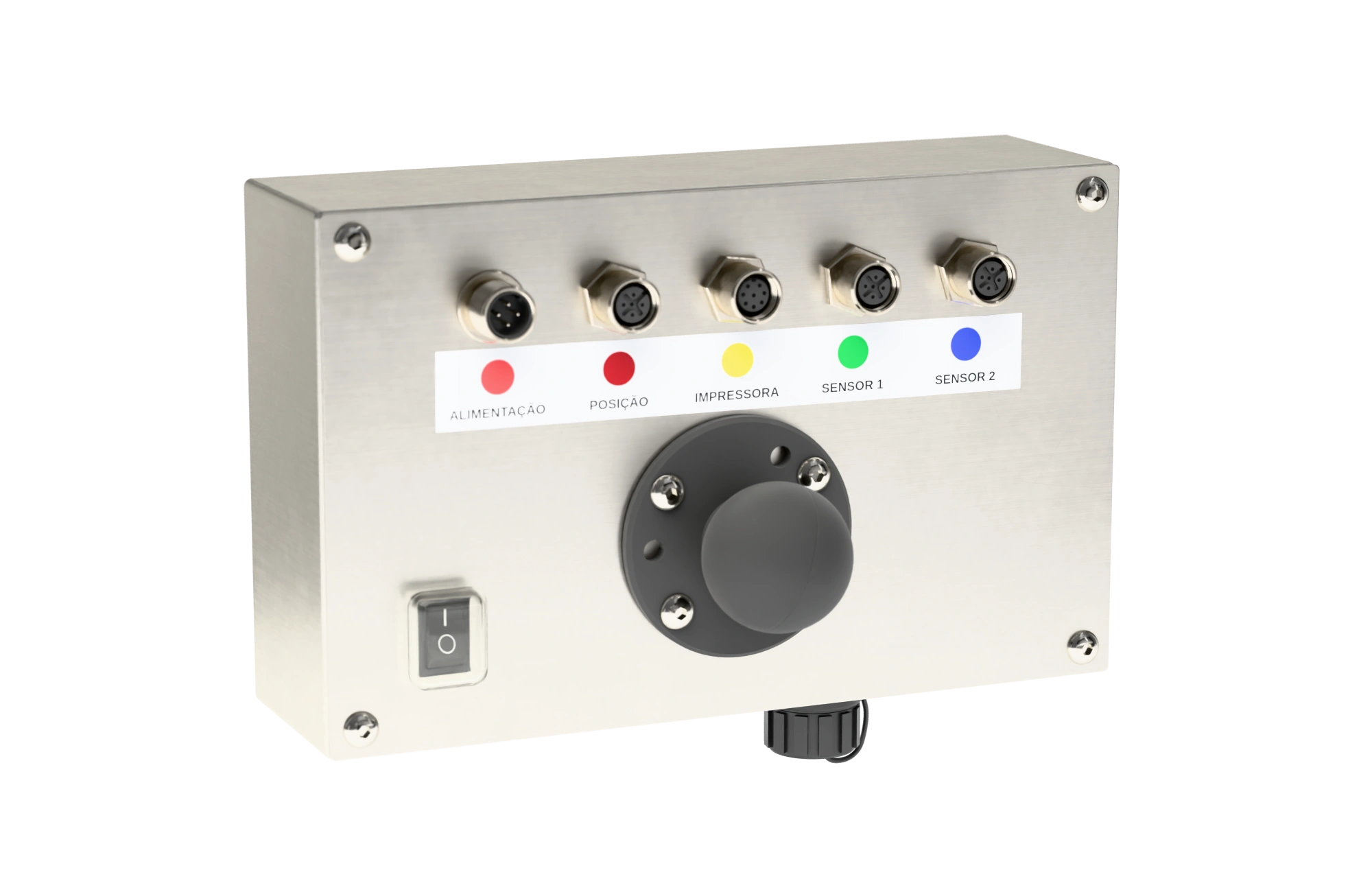

Conectores M12 da Phoenix Contact, com trava de rosca e cor por função. Na instalação, cada chicote vai no conector da mesma cor.
- 1
Alimentação
Direto na bateria, 12 ou 24 V, com fusível de 3 A.
- 2
Posição
Sensor de zona de pesagem: marca a hora certa de pesar, com a concha subindo.
- 3
Impressora
Para a impressora do ticket, pela serial RS-232.
- 4
Sensor 1
Transdutor de pressão da entrada do cilindro de elevação da concha.
- 5
Sensor 2
Transdutor de pressão do retorno do cilindro.
- 6
USB
Embaixo do módulo, com tampa de rosca presa por um cordão: os dados de pesagem saem num pendrive.
Instalação
Dois transdutores, um sensor e o módulo.
Os transdutores leem a pressão do cilindro que ergue a concha, o sensor de zona marca a hora de pesar e o módulo soma as conchadas de cada material da receita. Tudo em inox, ligado por conector de encaixe.
- 01
Na máquina
Os 2 transdutores de pressão, de 500 bar, vão no circuito do cilindro de elevação da concha. O sensor de zona de pesagem acompanha o braço e avisa o módulo da hora de pesar.
- 02
Na cabine

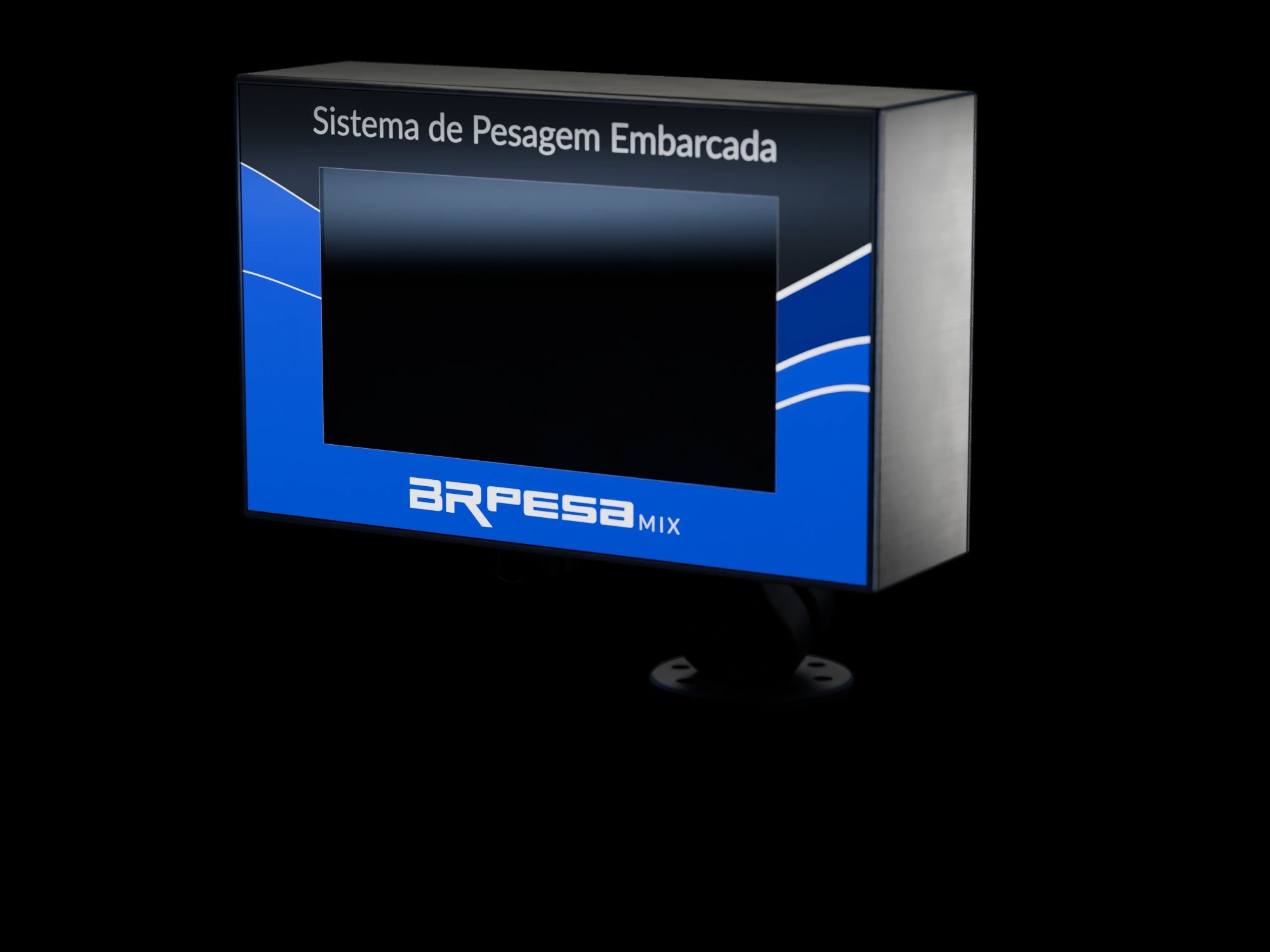

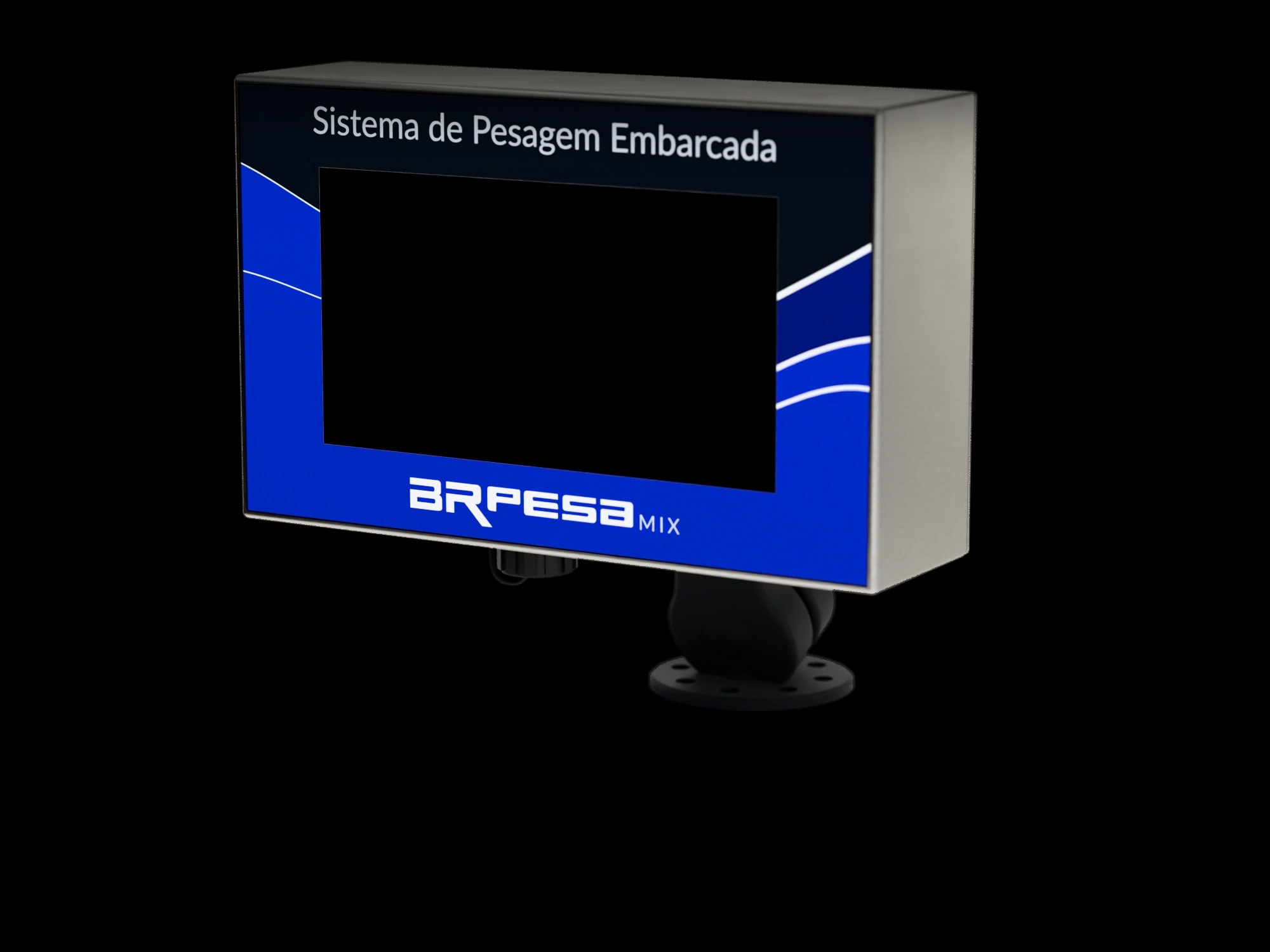

O módulo fica à vista do operador, no suporte articulável. Cada chicote vai no conector da mesma cor.
- 03
Calibração e treinamento
Calibrado na instalação. Os operadores aprendem a tela, as receitas e o jeito certo de pesar.
No kit
O que vem na caixa
- 01Módulo de pesagem versão MIX, com tela touch colorida de 7"
- 01Suporte articulável para fixar o módulo na cabine
- 02Transdutores de pressão de 500 bar, IP66
- 01Sensor de zona de pesagem com 2 zonas, IP66, e o suporte de fixação
- 01Chicote de alimentação
- Cabos, conectores e 2 conexões hidráulicas 1/8″-28 BSP
Especificações
Ficha técnica
- Máquinas
- Autoconcreteira
- Pesagem
- Dinâmica: a concha pesa subindo, sem parar a máquina
- Precisão
- Até 2% de erro na carga total, ou 2 divisões, conforme as condições da máquina
- Unidades
- kg ou m³, pela densidade de cada produto
- Memória
- 20 receitas e 20 produtos
- Tela
- LCD colorido de 7", touch resistivo
- Módulo
- 215 × 60 × 145 mm (C × L × A), aço inox
- Alimentação
- 10 a 36 VDC (12 ou 24 V da máquina)
- Consumo
- 1 A, com fusível de 3 A
- Transdutores
- 2, de 500 bar, IP66, em aço inox
- Sensor de zona
- 2 zonas de ativação, IP66, em aço inox
- Conectores
- M12 Phoenix Contact, identificados por cor
- Comunicação
- USB (pendrive) e serial RS-232 (impressora)
- Adicionais
- Impressora de ticket
